AAG zasklení ploché izolačním sklem chúc
Přehled AAG křídel a technické parametry
| Reakce na oheň | Třída |
| Součinitel prostupu tepla - výplň | Ut |
| Součinitel prostupu tepla - světlík bez manžety | Ur |
| Součinitel prostupu tepla - světlík s manžetou | Urc |
| Zatížení působící nahoru | UL |
| Zatížení působící dolů | DL |
| Náraz měkkým tělesem | SB |
| Propustnost vzduchu | AP |
| Vzduchová neprůzvučnost | Rw |
| Vodotěsnost | Vyhovuje |
| Náraz tvrdým tělesem | Vyhovuje |
| Radiační vlastnosti | tD65 /g |
Poznámka: AAG světlíky - CHÚC lze použít s manžetou výšky min. 30 cm.
Příklad cenové kalkulace
CHÚC – kopulový světlík pro odvětrání únikových cest
Rozměr A = B = 100x200 cm
Komponenty:
- Zasklení CHÚC kopulové s reakcí na oheň, PET-G/PC deska
- AAG požární světlíková manžeta kolmá z oceli, bílá, lakovaná s izolací, výška 30cm
Popis: vnitřní vrstva FeZn plech tl. 1,5 mm, barva RAL 9010, zvenku tepelná izolace tl. 50 mm, Up=0,96 W/m2.K
- Otvírač světlíku – BF 2.2-91-SG60N
Popis: BF mechanismus, konzole 2.2, motor SG60N, úhel otevření 91°, zatížení sněhem 500N, doba otevření 60 s
Cena kompletu = 42 818,- Kč
Další příslušenství:
Centrála, typ RWZ 4.8d
Cena = 17 116,- Kč
Cena = 1 944,- Kč
Nouzové požární tlačítko, typ RT2-K-RT bez indikace
Cena = 1 704,- Kč
Nouzové požární tlačítko, typ RT2-K-RT-BS s indikací
Cena = 1 825,- Kč
Cena = 771,- Kč
Všechny ceny jsou uvedeny bez DPH, dopravy a montáže.
CHUC_otevreno
CHUC_zavreno
kresba_kop_koty_1000x500
chuc-obr-1
chuc-obr-2
chuc-obr-3
chuc-obr-4
chuc-obr-5
DOKUMENTY
| obecne-schema-zapojeni-chuc-1 |
| obecne-schema-zapojeni-chuc-2 |
Izolační sklo - reakce na oheň dle ČSN EN 13 501-1

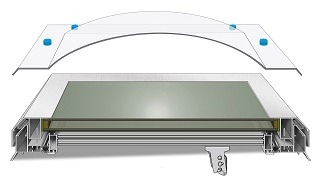

Zasklení CHÚC ploché s reakcí na oheň, izolační bezpečnostní sklo
Zobrazit ceník- reakce na oheň dle ČSN EN 13 501-1
- horní vrstva - izolační bezpečnostní sklo Iplus Advenced 6-16-VSG 44.2,1.0 - vrchní kalené pro odolnost proti rozbití - spodní lepené bezpečnostní sklo
- volitelná ochrana proti zašpinění - přesklívací kopule, není součástí ceny křídla, materiál PET-G
- hliníkový AAG rám s přerušeným tepelným mostem
s ocelovým podstavcem = Třída A1, s PVC podstavcem = Třída E
Součinitel prostupu tepla Ut/Ur/Urc = 1,0/1,4/1,5 W/m2.K
UL = 3000, DL = 2500, 1B1, AP 4, Rw = NPD
| Rozměr A světlost křídla v cm | Otvírací křídlo - k prosvětlení a větrání/výlezu |
|---|---|
| 1xSKLOč | |
| 80x80 | 10 382,- / 46.08kg |
| 80x130 | 12 869,- / 65.96kg |
| 100x100 | 14 007,- / 63.74kg |
| 100x130 | 15 886,- / 77.81kg |
| 100x150 | 17 138,- / 87.19kg |
| 100x160 | 17 765,- / 91.88kg |
| 100x200 | 21 622,- / 110.64kg |
| 100x220 | 22 958,- / 120.02kg |
| 100x230 | 23 627,- / 124.71kg |
| 100x250 | 26 736,- / 134.08kg |
| 120x120 | 16 660,- / 84.26kg |
| 120x150 | 20 012,- / 100.47kg |
| 130x130 | 18 266,- / 95.59kg |
| 130x160 | 21 843,- / 112.87kg |
| 130x190 | 26 153,- / 130.15kg |
| 150x150 | 24 978,- / 120.39kg |
| 160x160 | 26 867,- / 133.86kg |
