SVĚTLÍKY ARTUS – A 3000 SE ŠROUBY
>
A 3000 zasklení plastovou kopulí se šrouby
MAIN.PRODUKTY.ZPET
A 3000 zasklení plastovou kopulí se šrouby
Přehled ACG křídel a technické parametry
| Vzduchová neprůzvučnost | Rw |
| Souč. prostupu tepla výplní/celým světlíkem | Ug/Uw |
| Průvzdušnost | Třída 4 |
| Vodotěsnost | nezatéká |
| Zatížení působící nahoru | UL |
| Zatížení působící dolů | DL |
| Náraz tvrdým tělesem | bez poškození |
| Náraz měkkým tělesem | SB |
| Reakce na oheň: | Třída |
Kopule jsou standardně dodávány čiré nebo opálové v provedení jedno, dvou, tří a čtyřvrstvém. Jednotlivé vrstvy jsou k sobě slepeny a utěsněny silikonovým tmelem.
K podsadám (manžetám) se kopule přichycují pomocí nerez šroubů a spoj chrání plastová krytka.
Tam, kde je stávající podsada (manžeta) před rekonstrukcí kopule nerovná nebo má nevyhovující rozměry, přidáváme dopňkový prvek: přechodový rám na stávající konstrukci střechy.
Rozměry: C = A + 16 cm, rozteč šroubů = A + 7,5 cm

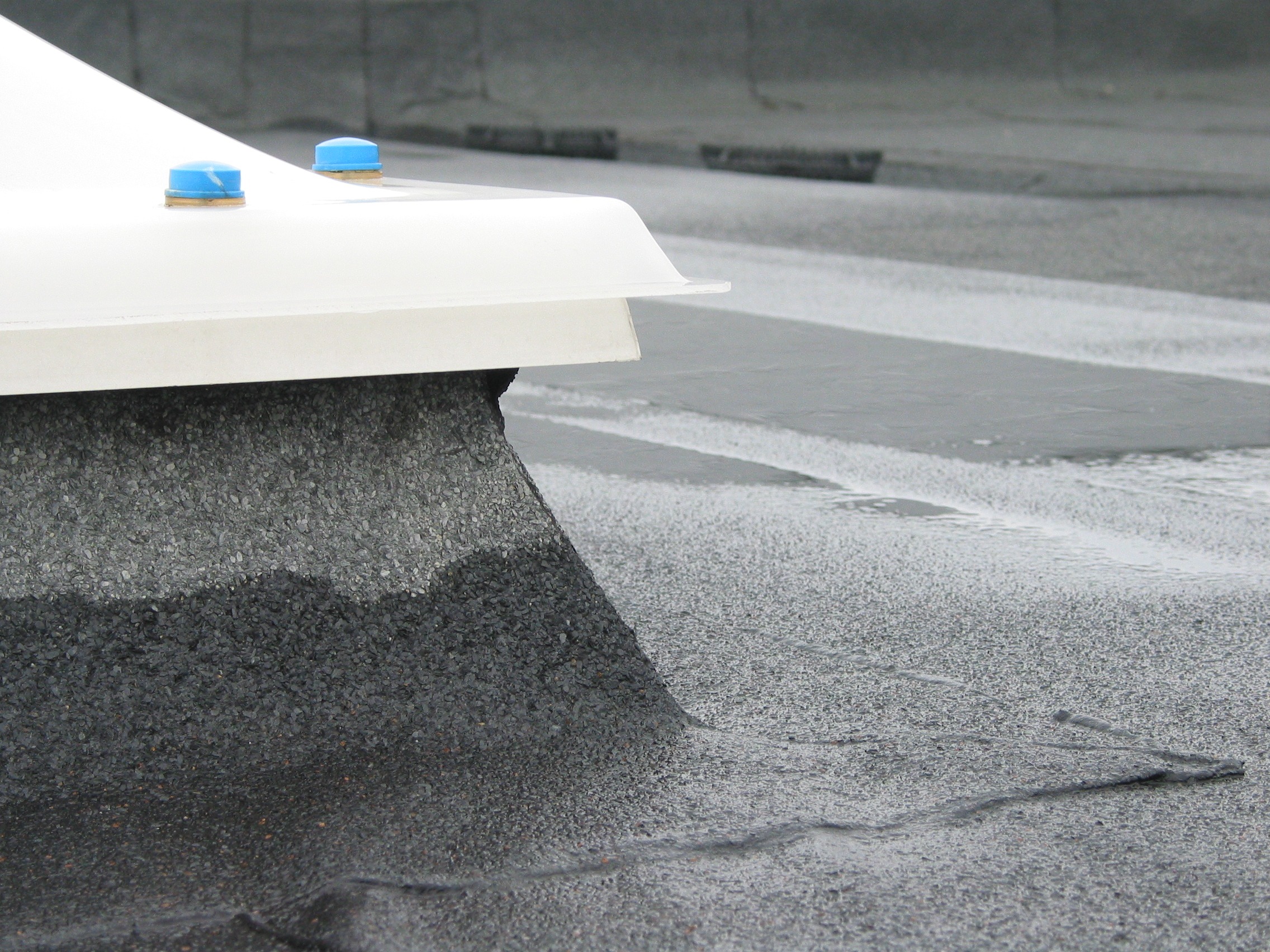

IMG_1197

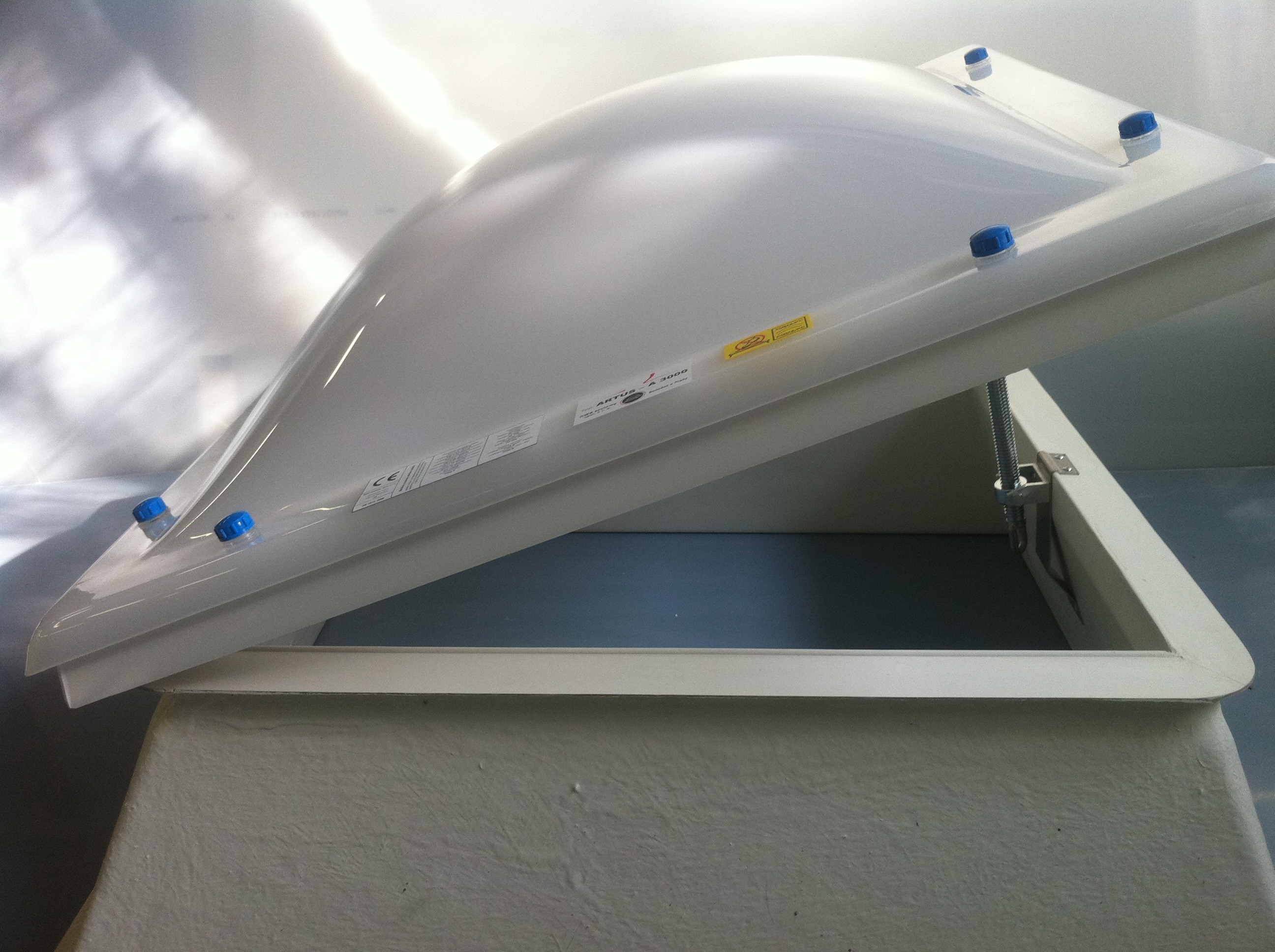

A_3000_PVC_ram

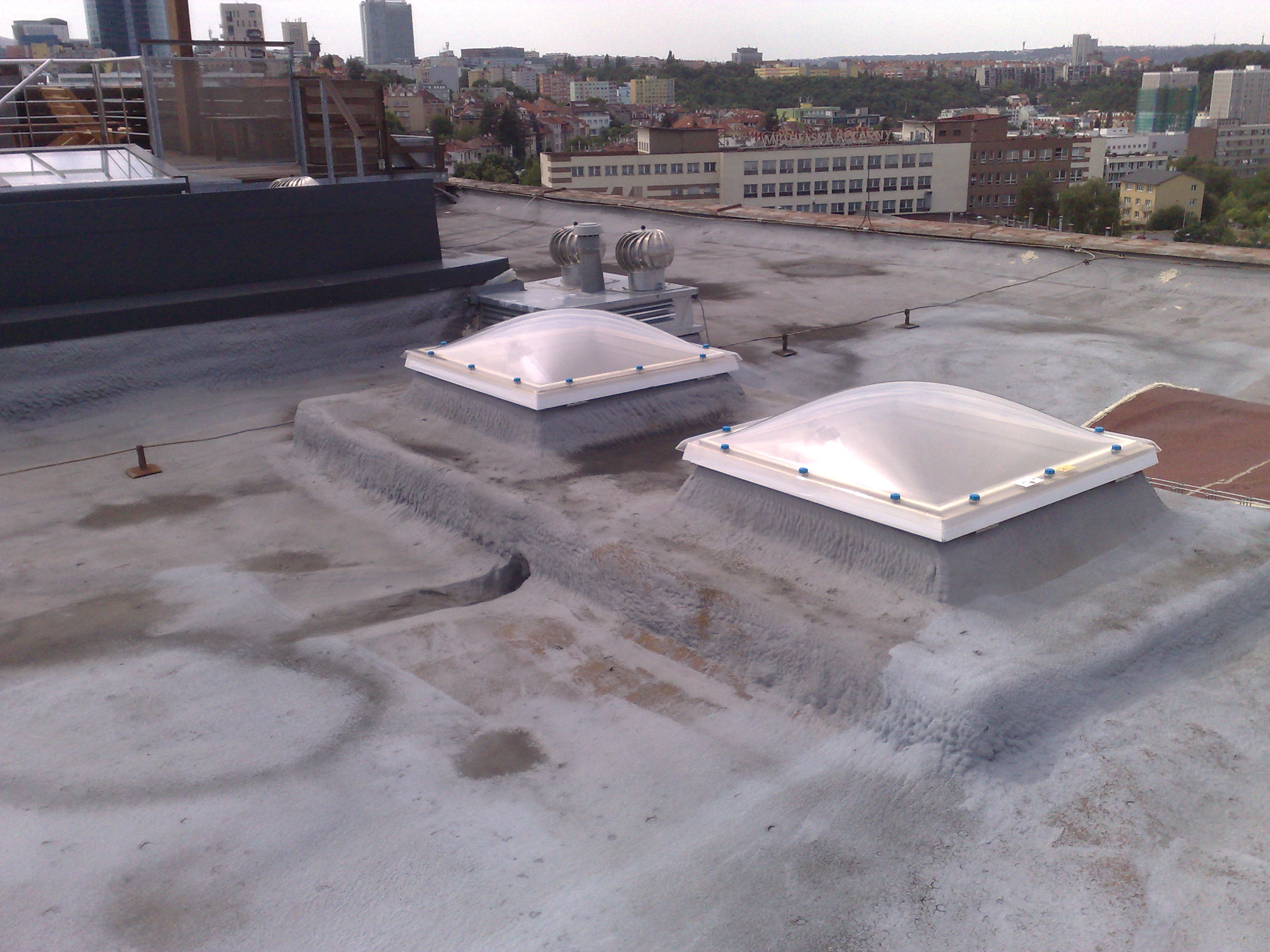

stará_kopule_se_šrouby

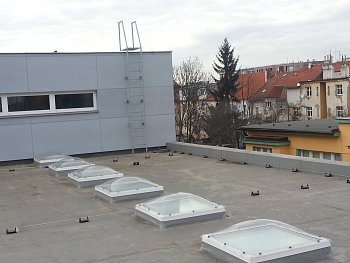

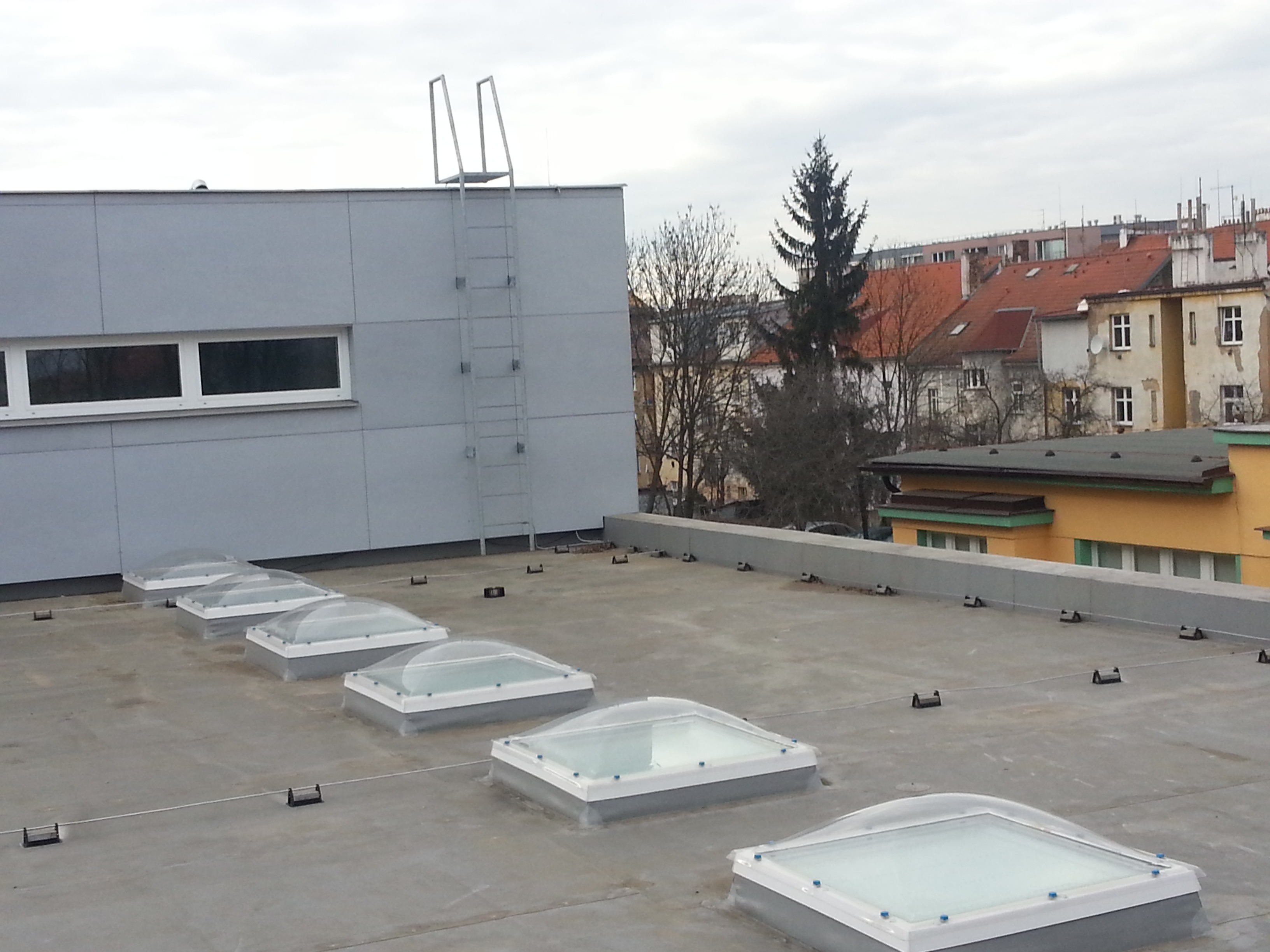

20140220_152425
rez-svetlikem2
rez-svetlikem
PMMA pro běžné použití
Běžné zasklení kopulové se šrouby bez zvláštních požadavků, PMMA 1 – 4 vrstvé
main.produkty.zobrazit_cenik- horní vrstva – PMMA kopule, čirá nebo opál
- spodní vrstvy – PMMA kopule, čirá
Rw = 23 dB
Ug jednovrstvá = 5,6, dvouvrstvá = 2,89, třívrstvá = 1,87, Ug/Uw čtyřvrstvá = 1,36/1,37 W/m2.K
UL 1500, DL 750, SB 600, PMMA - Třída E
UL 1500, DL 750, SB 600, PMMA - Třída E
MAIN.PRODUKTY.TECHNICKE_LISTY
MAIN.PRODUKTY.TECHNICKE_VYKRESY
| main.produkty.rozmery_svetlost | main.configurator.cena_bez_dph |
|---|---|
| main.configurator.cena_bez_dph | |
| 30x30 | 2 626,- / 2.82kg |
| 30x80 | 3 433,- / 6.09kg |
| 40x40 | 2 983,- / 4.28kg |
| 40x70 | 3 630,- / 6.7kg |
| 40x100 | 4 483,- / 9.13kg |
| 50x50 | 3 405,- / 6.05kg |
| 60x60 | 4 175,- / 8.12kg |
| 60x90 | 5 010,- / 11.46kg |
| 60x150 | 7 457,- / 18.13kg |
| 60x200 | 10 598,- / 23.7kg |
| 60x220 | 11 333,- / 25.92kg |
| 70x70 | 4 721,- / 10.5kg |
| 70x100 | 5 719,- / 14.29kg |
| 75x120 | 7 227,- / 17.84kg |
| 75x123 | 7 227,- / 18.24kg |
| 75x125 | 7 227,- / 18.51kg |
| 80x80 | 5 467,- / 13.18kg |
| 80x123 | 8 849,- / 19.28kg |
| 80x127 | 8 849,- / 19.84kg |
| 80x130 | 8 849,- / 20.27kg |
| 80x180 | 11 659,- / 27.35kg |
| 80x220 | 13 965,- / 33.02kg |
| 80x230 | 14 426,- / 34.44kg |
| 80x280 | 18 004,- / 41.53kg |
| 90x90 | 6 715,- / 16.17kg |
| 90x120 | 8 785,- / 20.88kg |
| 90x150 | 11 082,- / 25.59kg |
| 100x100 | 7 804,- / 19.46kg |
| 100x130 | 10 609,- / 24.63kg |
| 100x150 | 12 279,- / 28.07kg |
| 100x160 | 12 833,- / 29.79kg |
| 100x200 | 15 106,- / 36.68kg |
| 100x220 | 17 474,- / 40.13kg |
| 100x230 | 18 044,- / 41.85kg |
| 100x250 | 19 186,- / 45.29kg |
| 120x120 | 11 346,- / 26.96kg |
| 120x150 | 13 862,- / 33.04kg |
| 120x180 | 17 683,- / 39.12kg |
| 120x210 | 19 744,- / 45.2kg |
| 130x130 | 13 150,- / 31.16kg |
| 130x160 | 16 584,- / 37.7kg |
| 130x190 | 18 810,- / 44.24kg |
| 130x220 | 21 918,- / 50.78kg |
| 130x230 | 23 361,- / 52.96kg |
| 130x250 | 25 583,- / 57.32kg |
| 140x140 | 15 025,- / 35.68kg |
| 150x150 | 18 226,- / 40.49kg |
| 160x160 | 20 167,- / 49.41kg |
| 160x220 | 30 382,- / 66.55kg |
| 160x230 | 31 365,- / 69.41kg |
| 160x250 | 33 329,- / 75.12kg |
| 180x180 | 27 771,- / 61.5kg |
| 200x200 | 80 716,- / 74.9kg |
main.produkty.rozmery_ceny
main.produkty.zobrazit_cenikPET-G se zvýšenou odolností proti rozbití
Zasklení kopulové se šrouby se zvýšenou mechanickou odolností proti rozbití, PET-G/PMMA 1 - 4 vrstvé
main.produkty.zobrazit_cenik- horní vrstva – PET-G kopule, čirá
- spodní vrstvy – PMMA kopule, čirá nebo opál
Rw = 23 dB
Ug jednovrstvá = 5,6, dvouvrstvá = 2,89, třívrstvá = 1,87, Ug/Uw čtyřvrstvá = 1,36/1,37 W/m2.K
UL 1500, DL 750, SB 600, PMMA - Třída E, PET-G - Třída B
UL 1500, DL 750, SB 600, PMMA - Třída E, PET-G - Třída B
MAIN.PRODUKTY.TECHNICKE_LISTY
MAIN.PRODUKTY.TECHNICKE_VYKRESY
| main.produkty.rozmery_svetlost | main.configurator.cena_bez_dph |
|---|---|
| main.configurator.cena_bez_dph | |
| 30x30 | 2 753,- / 2.82kg |
| 30x80 | 3 598,- / 6.09kg |
| 40x40 | 3 126,- / 4.28kg |
| 40x70 | 3 805,- / 6.7kg |
| 40x100 | 4 699,- / 9.13kg |
| 50x50 | 3 569,- / 6.05kg |
| 60x60 | 4 377,- / 8.12kg |
| 60x90 | 5 253,- / 11.46kg |
| 60x150 | 7 830,- / 18.13kg |
| 60x200 | 11 131,- / 23.7kg |
| 60x220 | 11 901,- / 25.92kg |
| 70x70 | 4 950,- / 10.5kg |
| 70x100 | 5 997,- / 14.29kg |
| 75x120 | 7 590,- / 17.84kg |
| 75x123 | 7 590,- / 18.24kg |
| 75x125 | 7 590,- / 18.51kg |
| 80x80 | 5 732,- / 13.18kg |
| 80x123 | 9 294,- / 19.28kg |
| 80x127 | 9 294,- / 19.84kg |
| 80x130 | 9 294,- / 20.27kg |
| 80x180 | 12 251,- / 27.35kg |
| 80x220 | 14 673,- / 33.02kg |
| 80x230 | 15 160,- / 34.44kg |
| 80x280 | 18 919,- / 41.53kg |
| 90x90 | 7 052,- / 16.17kg |
| 90x120 | 9 227,- / 20.88kg |
| 90x150 | 11 641,- / 25.59kg |
| 100x100 | 8 197,- / 19.46kg |
| 100x130 | 11 144,- / 24.63kg |
| 100x150 | 12 902,- / 28.07kg |
| 100x160 | 13 484,- / 29.79kg |
| 100x200 | 15 876,- / 36.68kg |
| 100x220 | 18 364,- / 40.13kg |
| 100x230 | 18 963,- / 41.85kg |
| 100x250 | 20 167,- / 45.29kg |
| 120x120 | 11 920,- / 26.96kg |
| 120x150 | 14 567,- / 33.04kg |
| 120x180 | 18 586,- / 39.12kg |
| 120x210 | 20 753,- / 45.2kg |
| 130x130 | 13 816,- / 31.16kg |
| 130x160 | 17 429,- / 37.7kg |
| 130x190 | 19 771,- / 44.24kg |
| 130x220 | 23 039,- / 50.78kg |
| 130x230 | 24 556,- / 52.96kg |
| 130x250 | 26 891,- / 57.32kg |
| 140x140 | 15 790,- / 35.68kg |
| 150x150 | 19 158,- / 40.49kg |
| 160x160 | 21 197,- / 49.41kg |
| 160x220 | 31 872,- / 66.55kg |
| 160x230 | 32 904,- / 69.41kg |
| 160x250 | 34 967,- / 75.12kg |
| 180x180 | 29 134,- / 61.5kg |
main.produkty.rozmery_ceny
main.produkty.zobrazit_cenikHEATSTOP s úpravou proti přehřátí
Zasklení kopulové se šrouby se zvýšenou mechanickou odolností proti rozbití, PET-G/PMMA 1 - 4 vrstvé
main.produkty.zobrazit_cenik- horní vrstva – PET-G kopule, čirá
- spodní vrstvy – PMMA kopule, čirá nebo opál
Rw = 23 dB
Ug jednovrstvá = 5,6, dvouvrstvá = 2,89, třívrstvá = 1,87, Ug/Uw čtyřvrstvá = 1,36/1,37 W/m2.K
UL 1500, DL 750, SB 600, PMMA - Třída E, PET-G - Třída B
UL 1500, DL 750, SB 600, PMMA - Třída E, PET-G - Třída B
MAIN.PRODUKTY.TECHNICKE_LISTY
MAIN.PRODUKTY.TECHNICKE_VYKRESY
| main.produkty.rozmery_svetlost | main.configurator.cena_bez_dph |
|---|---|
| main.configurator.cena_bez_dph | |
| 30x30 | 2 753,- / 2.82kg |
| 30x80 | 3 598,- / 6.09kg |
| 40x40 | 3 126,- / 4.28kg |
| 40x70 | 3 805,- / 6.7kg |
| 40x100 | 4 699,- / 9.13kg |
| 50x50 | 3 569,- / 6.05kg |
| 60x60 | 4 377,- / 8.12kg |
| 60x90 | 5 253,- / 11.46kg |
| 60x150 | 7 830,- / 18.13kg |
| 60x200 | 11 131,- / 23.7kg |
| 60x220 | 11 901,- / 25.92kg |
| 70x70 | 4 950,- / 10.5kg |
| 70x100 | 5 997,- / 14.29kg |
| 75x120 | 7 590,- / 17.84kg |
| 75x123 | 7 590,- / 18.24kg |
| 75x125 | 7 590,- / 18.51kg |
| 80x80 | 5 732,- / 13.18kg |
| 80x123 | 9 294,- / 19.28kg |
| 80x127 | 9 294,- / 19.84kg |
| 80x130 | 9 294,- / 20.27kg |
| 80x180 | 12 251,- / 27.35kg |
| 80x220 | 14 673,- / 33.02kg |
| 80x230 | 15 160,- / 34.44kg |
| 80x280 | 18 919,- / 41.53kg |
| 90x90 | 7 052,- / 16.17kg |
| 90x120 | 9 227,- / 20.88kg |
| 90x150 | 11 641,- / 25.59kg |
| 100x100 | 8 197,- / 19.46kg |
| 100x130 | 11 144,- / 24.63kg |
| 100x150 | 12 902,- / 28.07kg |
| 100x160 | 13 484,- / 29.79kg |
| 100x200 | 15 876,- / 36.68kg |
| 100x220 | 18 364,- / 40.13kg |
| 100x230 | 18 963,- / 41.85kg |
| 100x250 | 20 167,- / 45.29kg |
| 120x120 | 11 920,- / 26.96kg |
| 120x150 | 14 567,- / 33.04kg |
| 120x180 | 18 586,- / 39.12kg |
| 120x210 | 20 753,- / 45.2kg |
| 130x130 | 13 816,- / 31.16kg |
| 130x160 | 17 429,- / 37.7kg |
| 130x190 | 19 771,- / 44.24kg |
| 130x220 | 23 039,- / 50.78kg |
| 130x230 | 24 556,- / 52.96kg |
| 130x250 | 26 891,- / 57.32kg |
| 140x140 | 15 790,- / 35.68kg |
| 150x150 | 19 158,- / 40.49kg |
| 160x160 | 21 197,- / 49.41kg |
| 160x220 | 31 872,- / 66.55kg |
| 160x230 | 32 904,- / 69.41kg |
| 160x250 | 34 967,- / 75.12kg |
| 180x180 | 29 134,- / 61.5kg |
