ACG zasklení ploché polykarbonátem
Přehled ACG křídel a technické parametry
| Vzduchová neprůzvučnost | Rw |
| Souč. prostupu tepla výplní/celým světlíkem | Ug/Uw |
| Průvzdušnost | Třída 2 |
| Vodotěsnost | nezatéká |
| Zatížení působící nahoru | UL |
| Zatížení působící dolů | DL |
| Náraz tvrdým tělesem | bez poškození |
| Náraz měkkým tělesem | SB |
| Reakce na oheň výplně světlíku | Třída |
ACG světlíky slouží k prosvětlení, dennímu větrání a výlezu na střechu. ACG ploché světlíky s použitím polycarbonátu přináší ekonomické řešení, nízkou hmotnost při zachování výborných tepelně izolačních parametrů. Zabudování je vhodné do plochých střech a střech s mírným sklonem do 25°. Novinkou je nabídka PVC rámu křídla světlíku také v matném odstínu RAL 7016 antracit šedá – toto provedení nelze kombinovat s přesklívací kopulí se šrouby.
Reakce na oheň - Třída E
Důležitá upozornění:
Z důvodů zabránění usazování nečistot na výplni světlíku, doporučujeme pro aplikace s uložením světlíku do sklonu 5° u skleněných výplní a u výplní z polykarbonátu (PC) použít kopulové provedení.
Z důvodu nadměrného zatížení sněhem (hrozí propadnutí výplně a zatečení výplní světlíku) u plochých skleněných a plochých výplní z polykarbonátu ( PC ) je nutno pravidelně z těchto světlíků odstraňovat sníh.
Dbejte pokynů pro dimenzování světlíků na zatížení sněhem.
Upozornění na vznik kondenzátu uvnitř PC plochých výplní - česky v PDF: , anglicky v PDF:

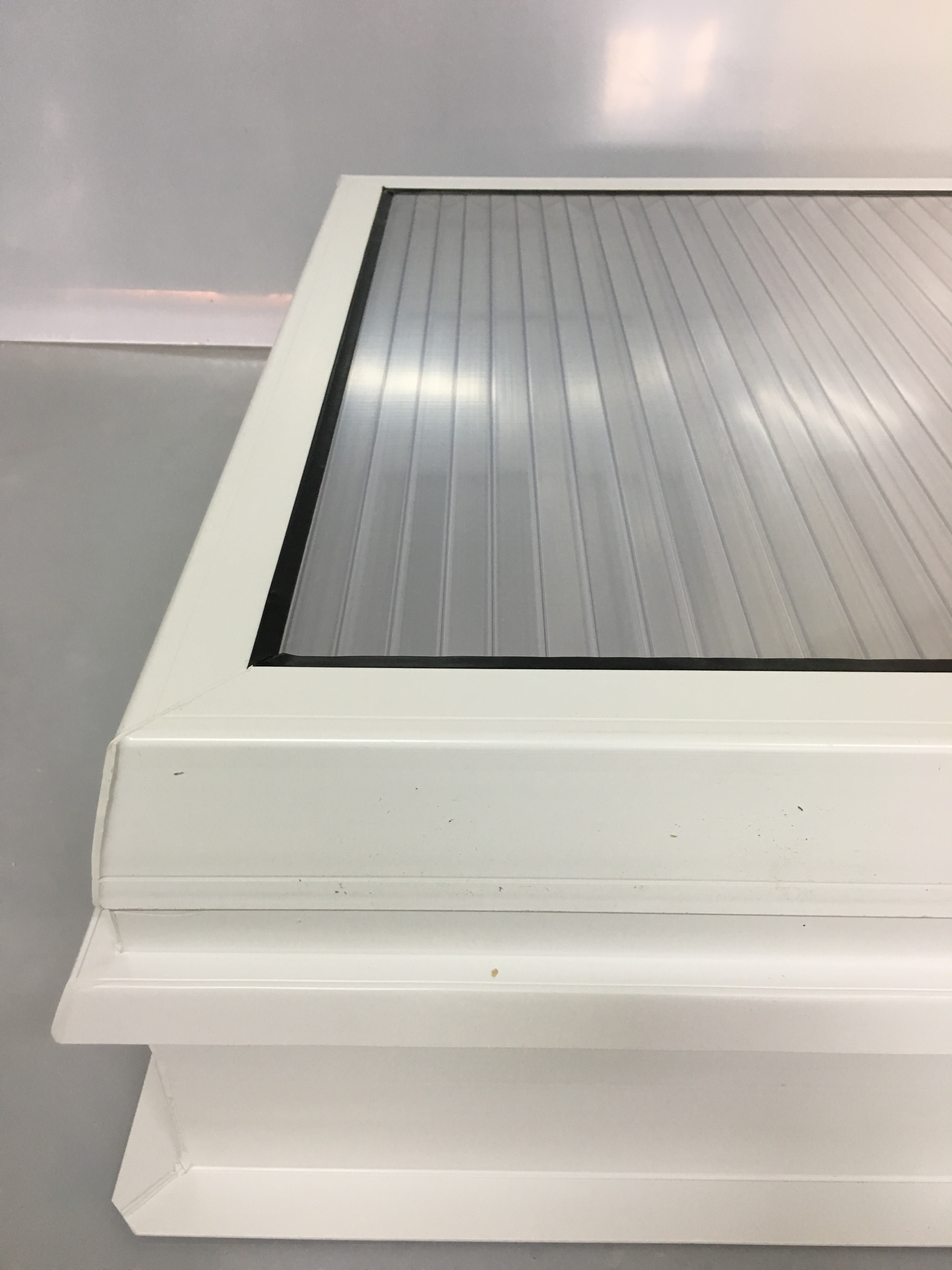

ACG_PC_detail1

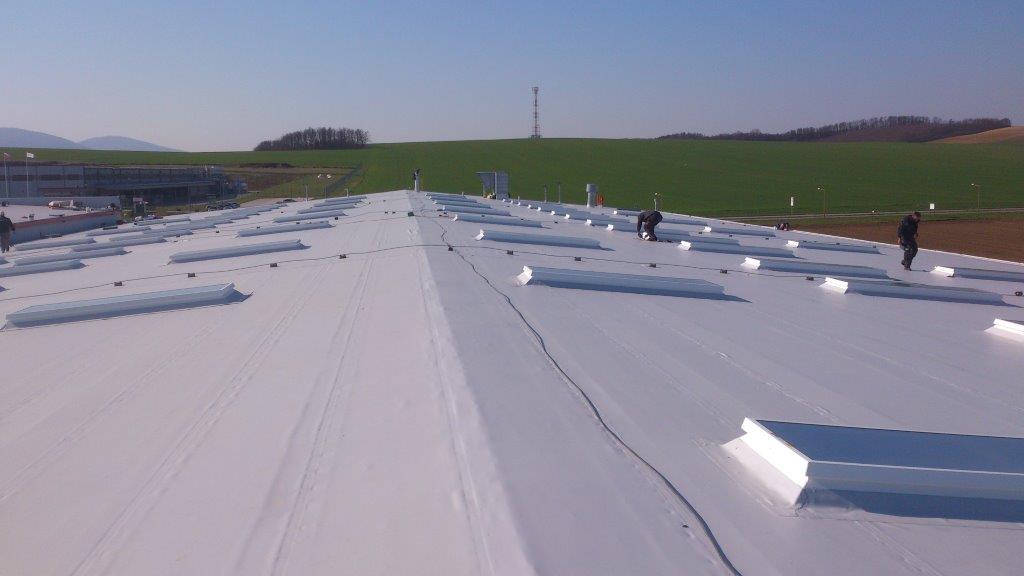

ACG_PC_montaz

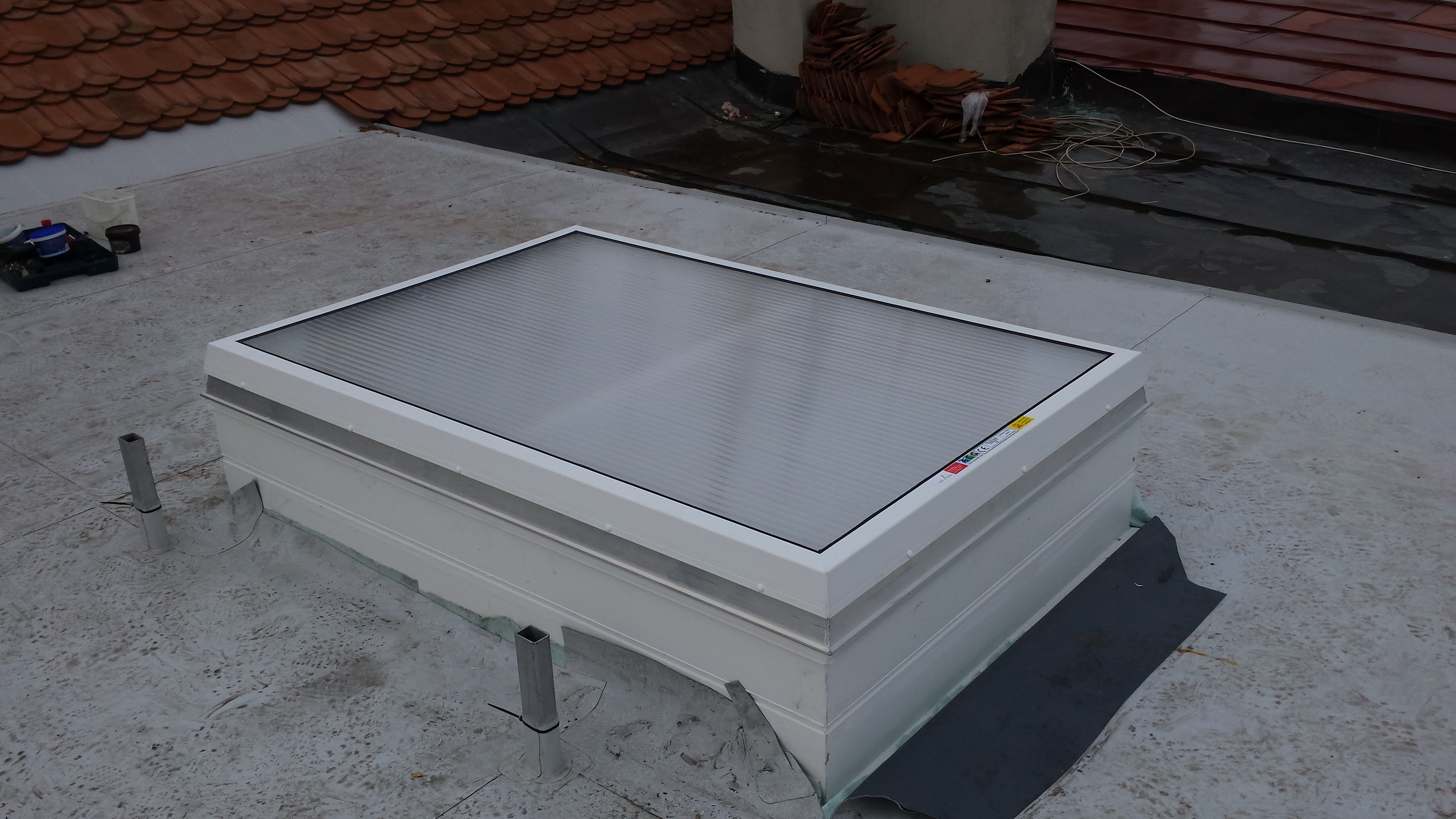

ACG_PC

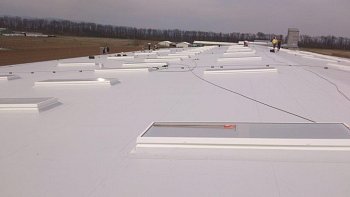

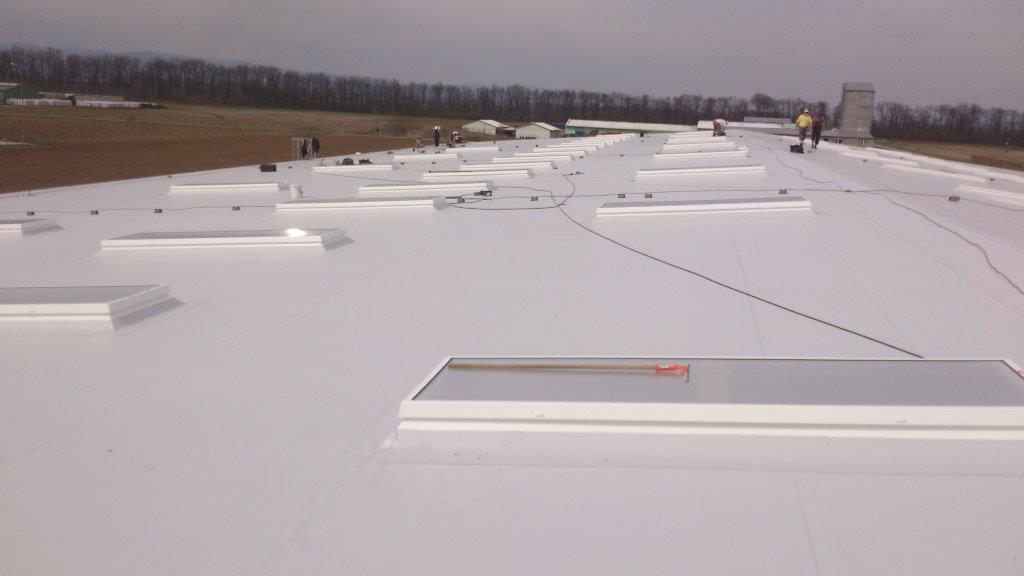

ACG_PC_strecha
DOKUMENTY
| acg-prohlaseni-o-vlastnostech-01-2020-art |
| acg-prohlaseni-o-vlastnostech-01-2020-art |
| vznik-kondenzatu-uvnitr-pc-cesky |
| vznik-kondenzatu-uvnitr-pc-anglicky |

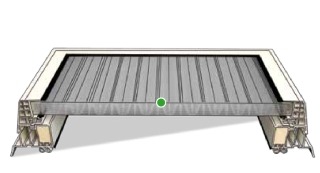

Polykabonátová deska pro běžné použití
Zasklení ploché, ekonomické řešení, nízká hmotnost, PC deska
Zobrazit ceník- horní vrstva - PC deska tl. 16, 25, 32 mm, čirá nebo opál
Rw = 25 dB
Ug/Uw PC 16 mm = 1,82/1,69, PC 25 mm = 1,3/1,29, PC 32 mm = 1,1/1,14 W/m2.K
UL 3000, DL 2500, SB 1200, Třída E
TECHNICKÉ LISTY
TECHNICKÉ VÝKRESY
Příplatek za RAL 7016:
ACG pevné křídlo: 10%ACG otevírací křídlo: 15%
| Rozměr A světlost křídla v cm | Pevné křídlo – pouze k prosvětlení | Otvírací křídlo - k prosvětlení a větrání/výlezu | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1xPC16č | 1xPC16o | 1xPC25č | 1xPC25o | 1xPC32č | 1xPC32o | 1xPC16č | 1xPC16o | 1xPC25č | 1xPC25o | 1xPC32č | 1xPC32o | |
| 30x30 | 822,- / 1.86kg | 822,- / 1.86kg | 896,- / 1.95kg | 896,- / 1.95kg | 941,- / 1.97kg | 941,- / 1.97kg | 2 363,- / 3.97kg | 2 363,- / 6.81kg | 2 436,- / 4.05kg | 2 436,- / 4.05kg | 2 481,- / 4.08kg | 2 481,- / 70kg |
| 30x80 | 1 146,- / 3.35kg | 1 146,- / 3.35kg | 1 256,- / 3.56kg | 1 256,- / 3.56kg | 1 325,- / 3.62kg | 1 325,- / 3.62kg | 3 112,- / 6.81kg | 3 112,- / 6.81kg | 3 222,- / 7.02kg | 3 222,- / 7.02kg | 3 292,- / 7.08kg | 3 292,- / 7.08kg |
| 40x40 | 960,- / 2.49kg | 960,- / 2.49kg | 1 050,- / 2.63kg | 1 050,- / 2.63kg | 1 106,- / 2.67kg | 1 106,- / 2.67kg | 2 671,- / 5.13kg | 2 671,- / 5.13kg | 2 760,- / 5.27kg | 2 760,- / 5.27kg | 2 817,- / 5.32kg | 2 817,- / 5.32kg |
| 40x70 | 1 179,- / 3.47kg | 1 179,- / 3.47kg | 1 300,- / 3.7kg | 1 300,- / 3.7kg | 1 373,- / 3.77kg | 1 373,- / 3.77kg | 3 145,- / 6.92kg | 3 145,- / 6.92kg | 3 267,- / 7.16kg | 3 267,- / 7.16kg | 3 341,- / 7.22kg | 3 341,- / 7.22kg |
| 40x100 | 1 398,- / 4.44kg | 1 398,- / 4.44kg | 1 548,- / 4.77kg | 1 548,- / 4.77kg | 1 643,- / 4.87kg | 1 643,- / 4.87kg | 3 621,- / 8.71kg | 3 621,- / 8.71kg | 3 771,- / 9.04kg | 3 771,- / 9.04kg | 3 866,- / 9.13kg | 3 866,- / 9.13kg |
| 50x50 | 1 116,- / 3.17kg | 1 116,- / 3.17kg | 1 227,- / 3.38kg | 1 227,- / 3.38kg | 1 297,- / 3.44kg | 1 297,- / 3.44kg | 2 995,- / 6.35kg | 2 995,- / 6.35kg | 3 109,- / 6.56kg | 3 109,- / 6.56kg | 3 178,- / 6.63kg | 3 178,- / 6.63kg |
| 60x60 | 1 286,- / 3.9kg | 1 286,- / 3.9kg | 1 426,- / 4.2kg | 1 426,- / 4.2kg | 1 513,- / 4.28kg | 1 513,- / 4.28kg | 3 337,- / 7.63kg | 3 337,- / 7.63kg | 3 478,- / 7.92kg | 3 478,- / 7.92kg | 3 565,- / 8.01kg | 3 565,- / 8.01kg |
| 60x90 | 1 556,- / 5.05kg | 1 556,- / 5.05kg | 1 739,- / 5.48kg | 1 739,- / 5.48kg | 1 855,- / 5.6kg | 1 855,- / 5.6kg | 3 862,- / 9.59kg | 3 862,- / 9.59kg | 4 048,- / 10.02kg | 4 048,- / 10.02kg | 4 163,- / 10.14kg | 4 163,- / 10.14kg |
| 60x150 | 2 094,- / 7.34kg | 2 094,- / 7.34kg | 2 369,- / 8.05kg | 2 369,- / 8.05kg | 2 541,- / 8.25kg | 2 541,- / 8.25kg | 4 915,- / 13.5kg | 4 915,- / 13.5kg | 5 189,- / 14.2kg | 5 189,- / 14.2kg | 5 361,- / 14.4kg | 5 361,- / 14.4kg |
| 60x200 | 2 827,- / 9.25kg | 2 827,- / 9.25kg | 3 216,- / 10.18kg | 3 216,- / 10.18kg | 3 458,- / 10.45kg | 3 458,- / 10.45kg | 6 433,- / 16.76kg | 6 433,- / 16.76kg | 6 821,- / 17.69kg | 6 821,- / 17.69kg | 7 065,- / 17.96kg | 7 065,- / 17.96kg |
| 60x220 | 3 026,- / 10.02kg | 3 026,- / 10.02kg | 3 448,- / 11.04kg | 3 448,- / 11.04kg | 3 712,- / 11.33kg | 3 712,- / 11.33kg | 6 821,- / 18.06kg | 6 821,- / 18.06kg | 7 244,- / 19.08kg | 7 244,- / 19.08kg | 7 508,- / 19.38kg | 7 508,- / 19.38kg |
| 70x70 | 1 474,- / 4.7kg | 1 474,- / 4.7kg | 1 647,- / 5.09kg | 1 647,- / 5.09kg | 1 754,- / 5.2kg | 1 754,- / 5.2kg | 3 696,- / 8.96kg | 3 696,- / 8.96kg | 3 869,- / 9.35kg | 3 869,- / 9.35kg | 3 977,- / 9.47kg | 3 977,- / 9.47kg |
| 70x100 | 1 769,- / 5.93kg | 1 769,- / 5.93kg | 1 995,- / 6.48kg | 1 995,- / 6.48kg | 2 136,- / 6.63kg | 2 136,- / 6.63kg | 4 246,- / 11kg | 4 246,- / 11kg | 4 473,- / 11.55kg | 4 473,- / 11.55kg | 4 613,- / 11.71kg | 4 613,- / 11.71kg |
| 75x75 | 1 574,- / 5.11kg | 1 574,- / 5.11kg | 1 764,- / 5.56kg | 1 764,- / 5.56kg | 1 885,- / 5.69kg | 1 885,- / 5.69kg | 3 882,- / 9.65kg | 3 882,- / 9.65kg | 4 072,- / 10.1kg | 4 072,- / 10.1kg | 4 191,- / 10.22kg | 4 191,- / 10.22kg |
| 75x120 | 2 036,- / 7.02kg | 2 036,- / 7.02kg | 2 310,- / 7.72kg | 2 310,- / 7.72kg | 2 482,- / 7.92kg | 2 482,- / 7.92kg | 4 726,- / 12.77kg | 4 726,- / 12.77kg | 5 002,- / 13.47kg | 5 002,- / 13.47kg | 5 174,- / 13.67kg | 5 174,- / 13.67kg |
| 75x123 | 2 036,- / 7.15kg | 2 036,- / 7.15kg | 2 310,- / 7.86kg | 2 310,- / 7.86kg | 2 482,- / 8.07kg | 2 482,- / 8.07kg | 4 726,- / 12.98kg | 4 726,- / 12.98kg | 5 002,- / 13.7kg | 5 002,- / 13.7kg | 5 174,- / 13.9kg | 5 174,- / 13.9kg |
| 75x125 | 2 036,- / 7.23kg | 2 036,- / 7.23kg | 2 310,- / 7.96kg | 2 310,- / 7.96kg | 2 482,- / 8.17kg | 2 482,- / 8.17kg | 4 726,- / 13.12kg | 4 726,- / 13.12kg | 5 002,- / 13.85kg | 5 002,- / 13.85kg | 5 174,- / 14.05kg | 5 174,- / 14.05kg |
| 77x123 | 2 210,- / 7.29kg | 2 210,- / 7.29kg | 2 522,- / 8.03kg | 2 522,- / 8.03kg | 2 717,- / 8.24kg | 2 717,- / 8.24kg | 5 032,- / 13.19kg | 5 032,- / 13.19kg | 5 341,- / 13.93kg | 5 341,- / 13.93kg | 5 535,- / 14.14kg | 5 535,- / 14.14kg |
| 80x80 | 1 679,- / 5.54kg | 1 679,- / 5.54kg | 1 889,- / 6.05kg | 1 889,- / 6.05kg | 2 020,- / 6.19kg | 2 020,- / 6.19kg | 4 072,- / 10.35kg | 4 072,- / 10.35kg | 4 281,- / 10.85kg | 4 281,- / 10.85kg | 4 412,- / 11kg | 4 412,- / 11kg |
| 80x123 | 2 210,- / 7.43kg | 2 210,- / 7.43kg | 2 522,- / 8.19kg | 2 522,- / 8.19kg | 2 717,- / 8.41kg | 2 717,- / 8.41kg | 5 032,- / 13.39kg | 5 032,- / 13.39kg | 5 341,- / 14.16kg | 5 341,- / 14.16kg | 5 535,- / 14.37kg | 5 535,- / 14.37kg |
| 80x127 | 2 210,- / 7.6kg | 2 210,- / 7.6kg | 2 522,- / 8.39kg | 2 522,- / 8.39kg | 2 717,- / 8.61kg | 2 717,- / 8.61kg | 5 032,- / 13.68kg | 5 032,- / 13.68kg | 5 341,- / 14.46kg | 5 341,- / 14.46kg | 5 535,- / 14.69kg | 5 535,- / 14.69kg |
| 80x130 | 2 210,- / 7.73kg | 2 210,- / 7.73kg | 2 522,- / 8.54kg | 2 522,- / 8.54kg | 2 717,- / 8.77kg | 2 717,- / 8.77kg | 5 032,- / 13.89kg | 5 032,- / 13.89kg | 5 341,- / 14.69kg | 5 341,- / 14.69kg | 5 535,- / 14.92kg | 5 535,- / 14.92kg |
| 80x180 | 3 050,- / 9.92kg | 3 050,- / 9.92kg | 3 505,- / 11.02kg | 3 505,- / 11.02kg | 3 791,- / 11.34kg | 3 791,- / 11.34kg | 6 657,- / 17.43kg | 6 657,- / 17.43kg | 7 114,- / 18.53kg | 7 114,- / 18.53kg | 7 397,- / 18.84kg | 7 397,- / 18.84kg |
| 80x220 | 3 525,- / 11.68kg | 3 525,- / 11.68kg | 4 069,- / 13.01kg | 4 069,- / 13.01kg | 4 408,- / 13.4kg | 4 408,- / 13.4kg | 7 511,- / 20.26kg | 7 511,- / 20.26kg | 8 056,- / 21.6kg | 8 056,- / 21.6kg | 8 394,- / 21.98kg | 8 394,- / 21.98kg |
| 80x230 | 3 884,- / 12.11kg | 3 884,- / 12.11kg | 4 489,- / 13.51kg | 4 489,- / 13.51kg | 4 867,- / 13.91kg | 4 867,- / 13.91kg | 8 239,- / 20.97kg | 8 239,- / 20.97kg | 8 844,- / 22.37kg | 8 844,- / 22.37kg | 9 220,- / 22.77kg | 9 220,- / 22.77kg |
| 80x280 | 4 517,- / 14.3kg | 4 517,- / 14.3kg | 5 242,- / 16kg | 5 242,- / 16kg | 5 692,- / 16.48kg | 5 692,- / 16.48kg | 9 377,- / 24.51kg | 9 377,- / 24.51kg | 10 099,- / 26.2kg | 10 099,- / 26.2kg | 10 551,- / 26.69kg | 10 551,- / 26.69kg |
| 90x90 | 1 901,- / 6.45kg | 1 901,- / 6.45kg | 2 153,- / 7.08kg | 2 153,- / 7.08kg | 2 310,- / 7.26kg | 2 310,- / 7.26kg | 4 463,- / 11.79kg | 4 463,- / 11.79kg | 4 718,- / 12.42kg | 4 718,- / 12.42kg | 4 874,- / 12.61kg | 4 874,- / 12.61kg |
| 90x120 | 2 495,- / 7.85kg | 2 495,- / 7.85kg | 2 852,- / 8.68kg | 2 852,- / 8.68kg | 3 072,- / 8.91kg | 3 072,- / 8.91kg | 5 628,- / 14kg | 5 628,- / 14kg | 5 984,- / 14.83kg | 5 984,- / 14.83kg | 6 206,- / 15.07kg | 6 206,- / 15.07kg |
| 90x150 | 2 879,- / 9.24kg | 2 879,- / 9.24kg | 3 308,- / 10.27kg | 3 308,- / 10.27kg | 3 579,- / 10.57kg | 3 579,- / 10.57kg | 6 296,- / 16.21kg | 6 296,- / 16.21kg | 6 727,- / 17.24kg | 6 727,- / 17.24kg | 6 994,- / 17.53kg | 6 994,- / 17.53kg |
| 100x100 | 2 376,- / 7.41kg | 2 376,- / 7.41kg | 2 712,- / 8.18kg | 2 712,- / 8.18kg | 2 918,- / 8.4kg | 2 918,- / 8.4kg | 5 415,- / 13.29kg | 5 415,- / 13.29kg | 5 748,- / 14.06kg | 5 748,- / 14.06kg | 5 956,- / 14.29kg | 5 956,- / 14.29kg |
| 100x130 | 2 788,- / 8.89kg | 2 788,- / 8.89kg | 3 206,- / 9.88kg | 3 206,- / 9.88kg | 3 465,- / 10.16kg | 3 465,- / 10.16kg | 6 110,- / 15.59kg | 6 110,- / 15.59kg | 6 526,- / 16.58kg | 6 526,- / 16.58kg | 6 787,- / 16.86kg | 6 787,- / 16.86kg |
| 100x150 | 3 062,- / 9.88kg | 3 062,- / 9.88kg | 3 535,- / 11.02kg | 3 535,- / 11.02kg | 3 830,- / 11.34kg | 3 830,- / 11.34kg | 6 575,- / 17.11kg | 6 575,- / 17.11kg | 7 047,- / 18.25kg | 7 047,- / 18.25kg | 7 341,- / 18.58kg | 7 341,- / 18.58kg |
| 100x160 | 3 200,- / 10.37kg | 3 200,- / 10.37kg | 3 700,- / 11.58kg | 3 700,- / 11.58kg | 4 012,- / 11.93kg | 4 012,- / 11.93kg | 6 806,- / 17.88kg | 6 806,- / 17.88kg | 7 307,- / 19.09kg | 7 307,- / 19.09kg | 7 619,- / 19.44kg | 7 619,- / 19.44kg |
| 100x200 | 3 999,- / 12.35kg | 3 999,- / 12.35kg | 4 652,- / 13.85kg | 4 652,- / 13.85kg | 5 057,- / 14.28kg | 5 057,- / 14.28kg | 8 250,- / 20.93kg | 8 250,- / 20.93kg | 8 903,- / 22.44kg | 8 903,- / 22.44kg | 9 308,- / 22.87kg | 9 308,- / 22.87kg |
| 100x220 | 4 291,- / 13.34kg | 4 291,- / 13.34kg | 5 003,- / 14.99kg | 5 003,- / 14.99kg | 5 446,- / 15.46kg | 5 446,- / 15.46kg | 8 746,- / 22.46kg | 8 746,- / 22.46kg | 9 457,- / 24.11kg | 9 457,- / 24.11kg | 9 901,- / 24.59kg | 9 901,- / 24.59kg |
| 120x120 | 2 963,- / 9.5kg | 2 963,- / 9.5kg | 3 419,- / 10.59kg | 3 419,- / 10.59kg | 3 702,- / 10.9kg | 3 702,- / 10.9kg | 6 380,- / 16.46kg | 6 380,- / 16.46kg | 6 837,- / 17.55kg | 6 837,- / 17.55kg | 7 120,- / 17.87kg | 7 120,- / 17.87kg |
| 120x150 | 3 660,- / 11.15kg | 3 660,- / 11.15kg | 4 252,- / 12.5kg | 4 252,- / 12.5kg | 4 622,- / 12.89kg | 4 622,- / 12.89kg | 7 608,- / 18.92kg | 7 608,- / 18.92kg | 8 200,- / 20.28kg | 8 200,- / 20.28kg | 8 571,- / 20.66kg | 8 571,- / 20.66kg |
| 120x180 | 4 159,- / 12.8kg | 4 159,- / 12.8kg | 4 857,- / 14.41kg | 4 857,- / 14.41kg | 5 293,- / 14.88kg | 5 293,- / 14.88kg | 8 410,- / 21.38kg | 8 410,- / 21.38kg | 9 110,- / 23kg | 9 110,- / 23kg | 9 545,- / 23.46kg | 9 545,- / 23.46kg |
| 130x130 | 3 283,- / 10.62kg | 3 283,- / 10.62kg | 3 810,- / 11.9kg | 3 810,- / 11.9kg | 4 136,- / 12.26kg | 4 136,- / 12.26kg | 6 892,- / 18.13kg | 6 892,- / 18.13kg | 7 416,- / 19.4kg | 7 416,- / 19.4kg | 7 745,- / 19.77kg | 7 745,- / 19.77kg |
| 130x160 | 4 033,- / 12.36kg | 4 033,- / 12.36kg | 4 708,- / 13.92kg | 4 708,- / 13.92kg | 5 128,- / 14.36kg | 5 128,- / 14.36kg | 8 183,- / 20.67kg | 8 183,- / 20.67kg | 8 858,- / 22.23kg | 8 858,- / 22.23kg | 9 278,- / 22.68kg | 9 278,- / 22.68kg |
| 140x140 | 3 867,- / 11.81kg | 3 867,- / 11.81kg | 4 506,- / 13.28kg | 4 506,- / 13.28kg | 4 905,- / 13.7kg | 4 905,- / 13.7kg | 7 915,- / 19.85kg | 7 915,- / 19.85kg | 8 556,- / 21.32kg | 8 556,- / 21.32kg | 8 955,- / 21.75kg | 8 955,- / 21.75kg |
| 150x150 | 4 247,- / 13.05kg | 4 247,- / 13.05kg | 4 975,- / 14.73kg | 4 975,- / 14.73kg | 5 426,- / 15.21kg | 5 426,- / 15.21kg | 8 499,- / 21.63kg | 8 499,- / 21.63kg | 9 225,- / 23.31kg | 9 225,- / 23.31kg | 9 680,- / 23.8kg | 9 680,- / 23.8kg |
