AAG zasklení izolačním trojsklem bez rámu
Přehled AAG křídel a technické parametry
| Reakce na oheň | Třída |
| Součinitel prostupu tepla - výplň | Ut |
| Součinitel prostupu tepla - světlík bez manžety | Ur |
| Součinitel prostupu tepla - světlík s manžetou | Urc |
| Zatížení působící nahoru | UL |
| Zatížení působící dolů | DL |
| Odolnost proti kyvadlovému nárazu | 1B1 |
| Propustnost vzduchu | AP |
| Vzduchová neprůzvučnost | Rw |
| Vodotěsnost | Vyhovuje |
| Náraz tvrdým tělesem | Vyhovuje |
| Radiační vlastnosti | tD65 /g |
Komfortní světlíky AAG triple glass NO FRAME vynikají moderním vzhledem a výbornými termoizolačními parametry. Výhodou je bezkonkurenční design použitím izolačního bezpečnostního trojskla s přesahem, po obvodu s černým smaltem a broušenou hranou. Spodní rám je vyroben z hliníku v matném odstínu RAL 7021 antracit. AAG světlíky splňují nejvyšší požadavky na stavební výplně. Vnější sklo je kalené, spodní je laminované bezpečnostní (v případě rozbití skla zůstanou střepy na fólii). AAG světlíky slouží k prosvětlení a dennímu větrání. Zabudování je vhodné do plochých střech a do střech se sklonem do 35°.
Reakce na oheň - Třída A1 nebo EDůležitá upozornění:
Z důvodů zabránění usazování nečistot na výplni světlíku, doporučujeme u skleněných výplní minimální sklon světlíku na střeše 5°.
Z důvodu nadměrného zatížení sněhem (hrozí propadnutí výplně a zatečení výplní světlíku) u plochých skleněných a plochých výplní z polykarbonátu ( PC ) je nutno pravidelně z těchto světlíků odstraňovat sníh.
Dbejte pokynů pro dimenzování světlíků na zatížení sněhem.

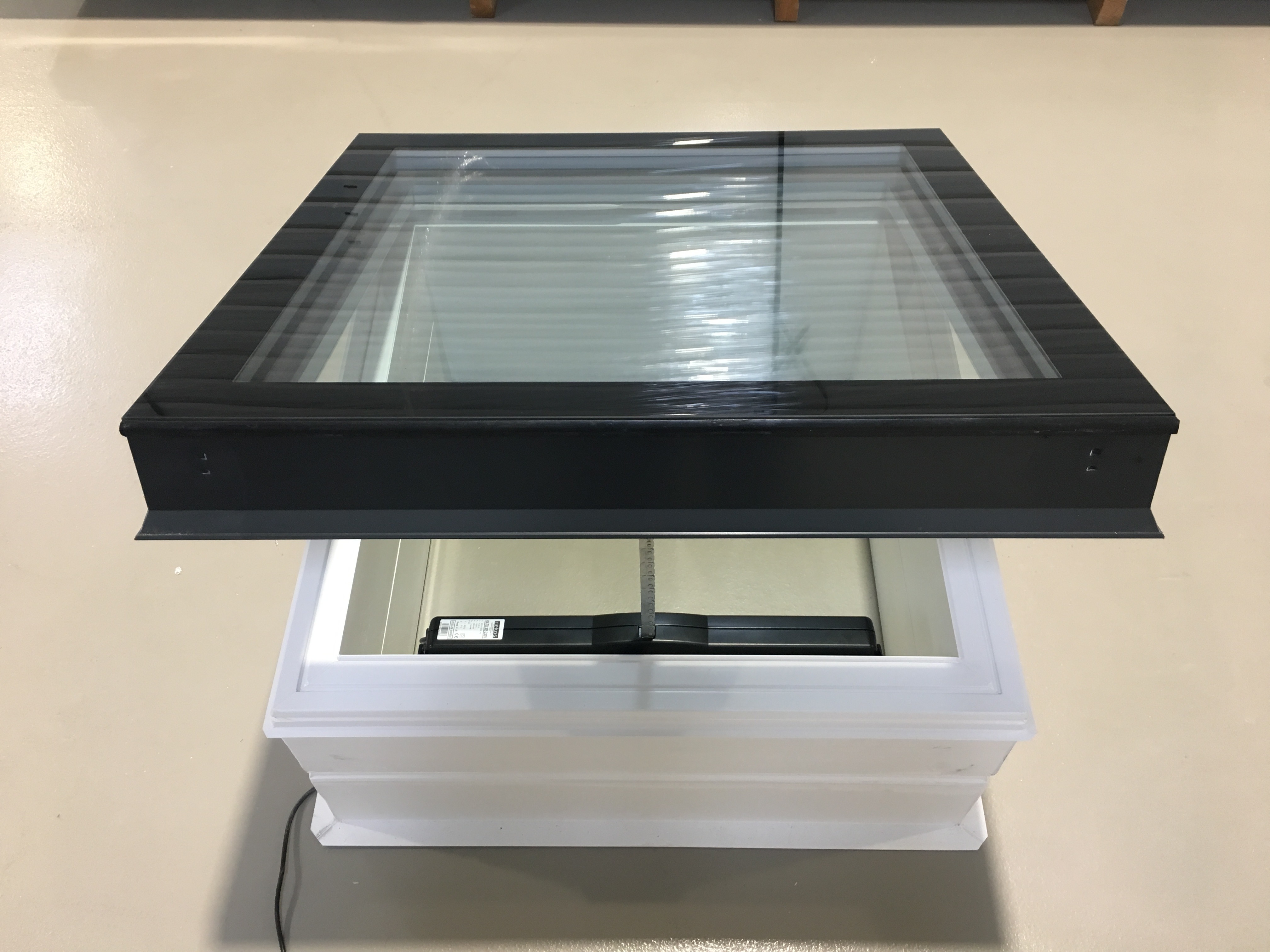

noframe_KATO305

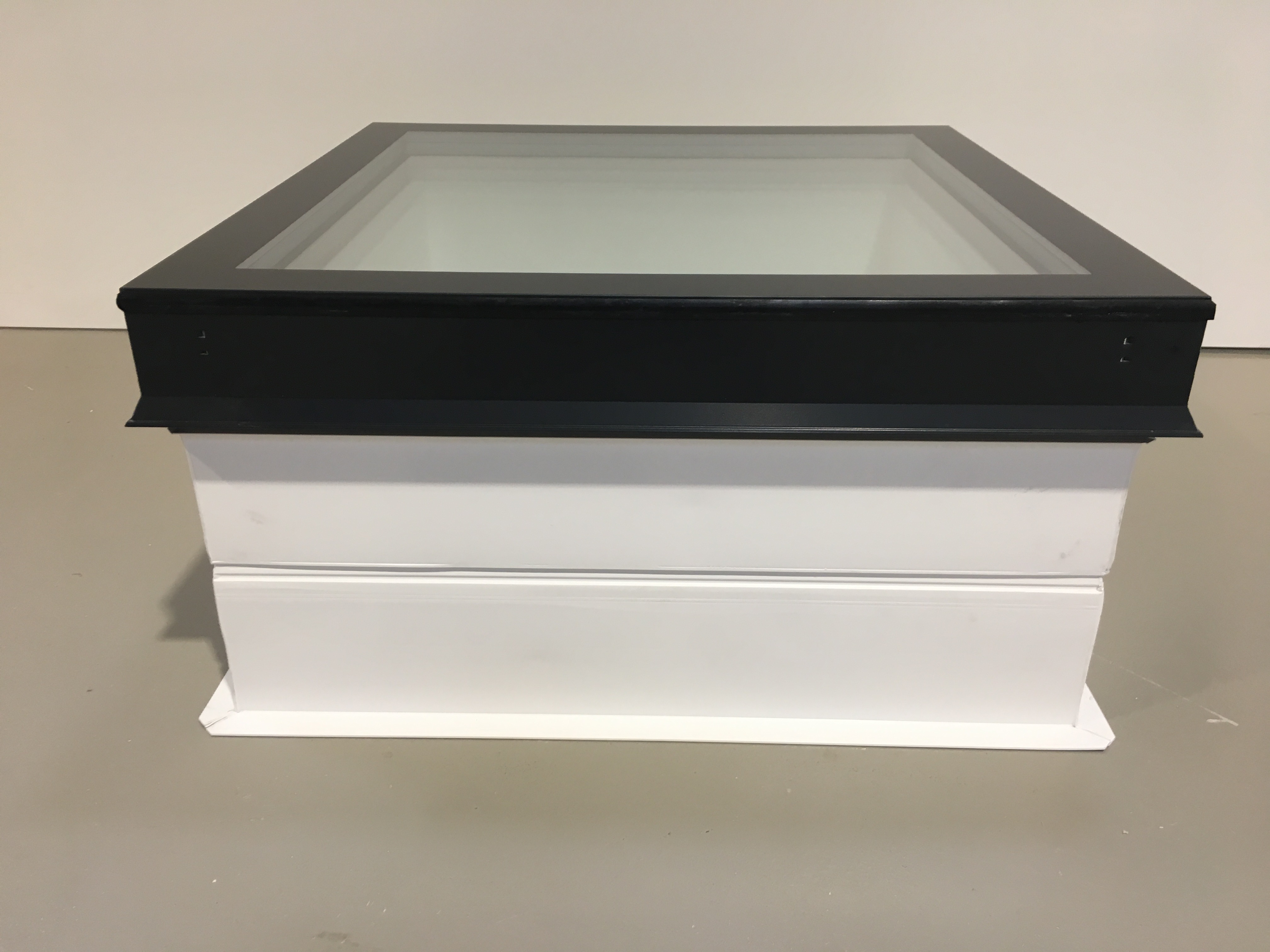

noframe_zavřeno

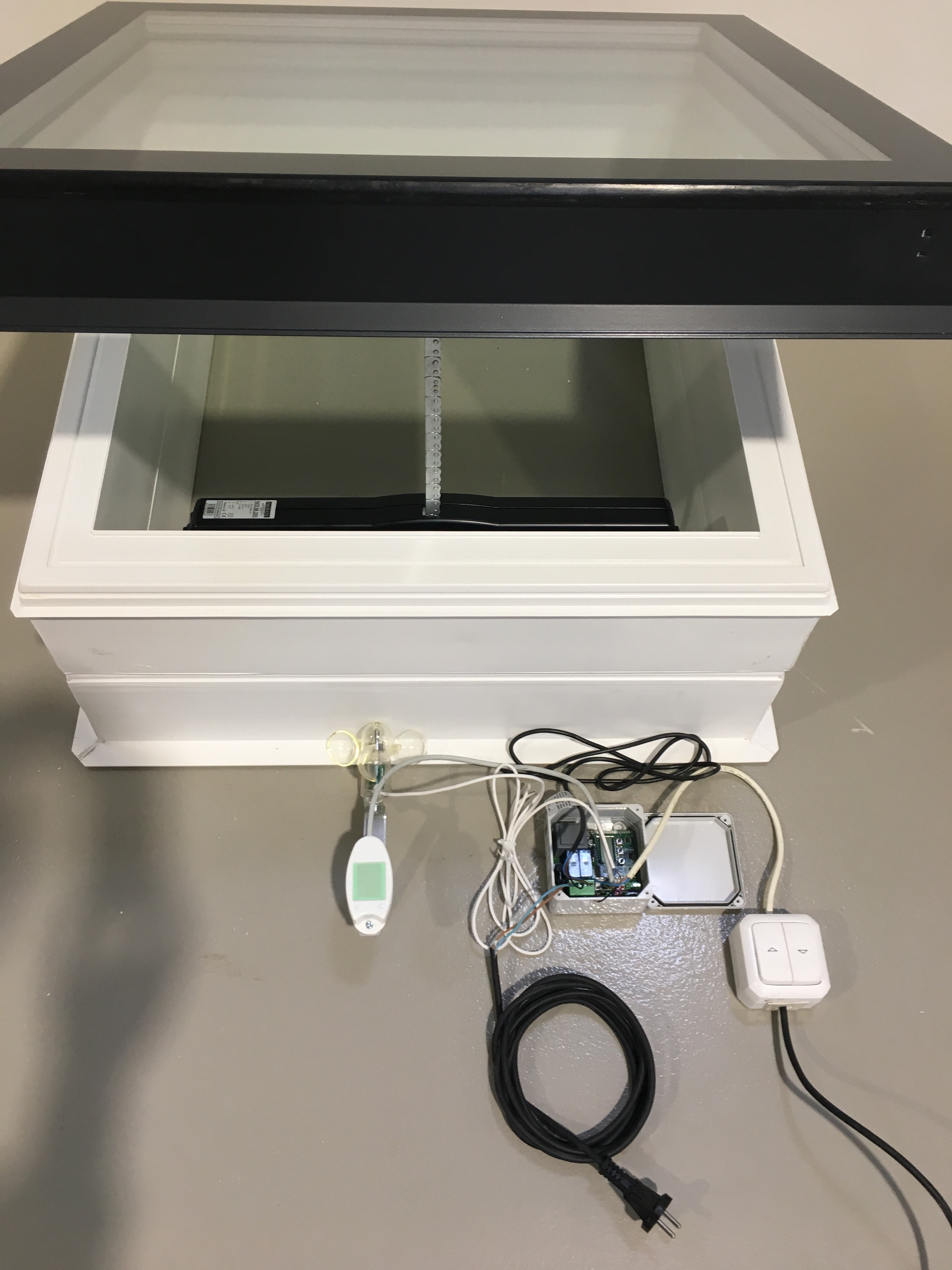

noframe_el_příslušenství

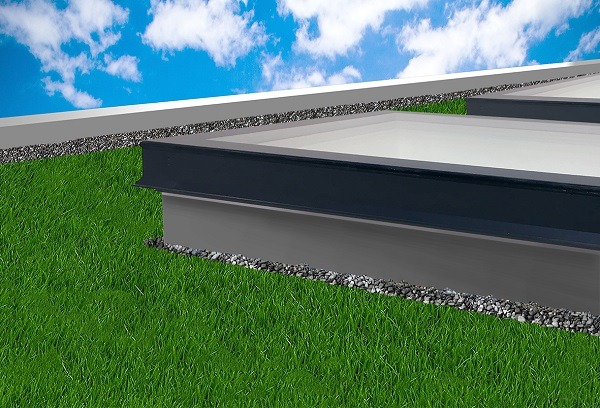

světlíky_montáž_noframe

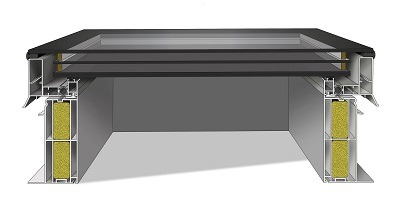

Kresba_1_2020_manžeta_1
DOKUMENTY
Izolační trojsklo, komfotní zasklení
Komfortní zasklení triple glass NO FRAME
Zobrazit ceník- výplň světlíku - izolační bezpečnostní trojsklo po obvodu černý smalt, 6 mm Planibel Clearlite – 14 mm Argon 90% - 4 mm iplus Top 1.1T on Clearlite pos.3 – 14 mm Argon 90% - 44.2 Stratobel iplus Top 1.1 on Clearlite + Planibel Clearlite pos.5
UL = 1500, DL = 2500, 1B1, AP 4, Rw = 42 dB
TECHNICKÉ LISTY
TECHNICKÉ VÝKRESY
| Rozměr A světlost křídla v cm | Pevné křídlo – pouze k prosvětlení | Otvírací křídlo - k prosvětlení a větrání/výlezu |
|---|---|---|
| 1xTROJSKLOč | 1xTROJSKLOč | |
| 40x40 | 11 829,- / 22.5kg | 11 829,- / 22.5kg |
| 40x70 | 12 443,- / 32.24kg | 12 443,- / 32.24kg |
| 40x100 | 14 607,- / 41.99kg | 14 607,- / 41.99kg |
| 50x50 | 12 238,- / 29.46kg | 12 238,- / 29.46kg |
| 60x60 | 13 379,- / 37.33kg | 13 379,- / 37.33kg |
| 60x90 | 16 625,- / 49.83kg | 16 625,- / 49.83kg |
| 60x150 | 23 118,- / 74.84kg | 23 115,- / 74.84kg |
| 60x200 | 31 699,- / 95.67kg | 31 699,- / 95.67kg |
| 60x220 | 34 104,- / 104.01kg | 34 104,- / 104.01kg |
| 70x70 | 15 660,- / 46.13kg | 15 660,- / 46.13kg |
| 70x100 | 19 258,- / 60.01kg | 19 258,- / 60.01kg |
| 75x120 | 22 443,- / 72.73kg | 22 443,- / 72.73kg |
| 80x80 | 18 176,- / 55.84kg | 18 176,- / 55.84kg |
| 80x130 | 24 756,- / 81.28kg | 24 756,- / 81.28kg |
| 80x180 | 34 819,- / 106.71kg | 34 819,- / 106.71kg |
| 80x220 | 40 669,- / 127.06kg | 40 669,- / 127.06kg |
| 90x90 | 20 925,- / 66.48kg | 20 925,- / 66.48kg |
| 90x120 | 28 027,- / 83.12kg | 28 027,- / 83.12kg |
| 90x150 | 32 804,- / 99.76kg | 32 804,- / 99.76kg |
| 100x100 | 26 565,- / 78.03kg | 26 565,- / 78.03kg |
| 100x130 | 31 732,- / 96.05kg | 31 732,- / 96.05kg |
| 100x150 | 35 177,- / 108.07kg | 35 177,- / 108.07kg |
| 100x160 | 36 899,- / 114.07kg | 36 899,- / 114.07kg |
| 100x200 | 46 708,- / 138.1kg | 46 708,- / 138.1kg |
| 120x120 | 33 980,- / 103.9kg | 33 980,- / 103.9kg |
| 120x150 | 40 164,- / 124.68kg | 40 164,- / 124.68kg |
| 130x130 | 38 069,- / 118.21kg | 38 069,- / 118.21kg |
