AAG zasklení plastovou kopulí

Přehled AAG křídel a technické parametry

Reakce na oheň Třída
Součinitel prostupu tepla - výplň Ut
Součinitel prostupu tepla - světlík bez manžety Ur
Součinitel prostupu tepla - světlík s manžetou Urc
Zatížení působící nahoru UL
Zatížení působící dolů DL
Náraz měkkým tělesem SB
Propustnost vzduchu AP
Vzduchová neprůzvučnost Rw
Vodotěsnost Vyhovuje
Náraz tvrdým tělesem Vyhovuje
Radiační vlastnosti tD65 /g
AAG světlíky s novým Al profilem vynikají moderním vzhledem a výbornými termoizolačními parametry. Kopule bez vrtaných otvorů zvyšují životnost celé konstrukce světlíku a mají samočistící efekt. AAG světlíky mají bezkonkurenční design použitím eloxovaného hliníku a splňují nejvyšší požadavky na stavební výplně: třída reakce na oheň vybraných částí A1-E dle ČSN EN 13 501-1, součinitel prostupu tepla Ut od 0,76 W/m2.K, třída odolnosti proti nárazu SB 1200. AAG světlíky slouží k prosvětlení, dennímu větrání a výlezu na střechu. Zabudování je vhodné do plochých střech a střech s mírným sklonem do 25°. Al rám křídla kopulového světlíku v nabídce také v matném odstínu RAL 7021 antracit.
Reakce na oheň - Třída B nebo E

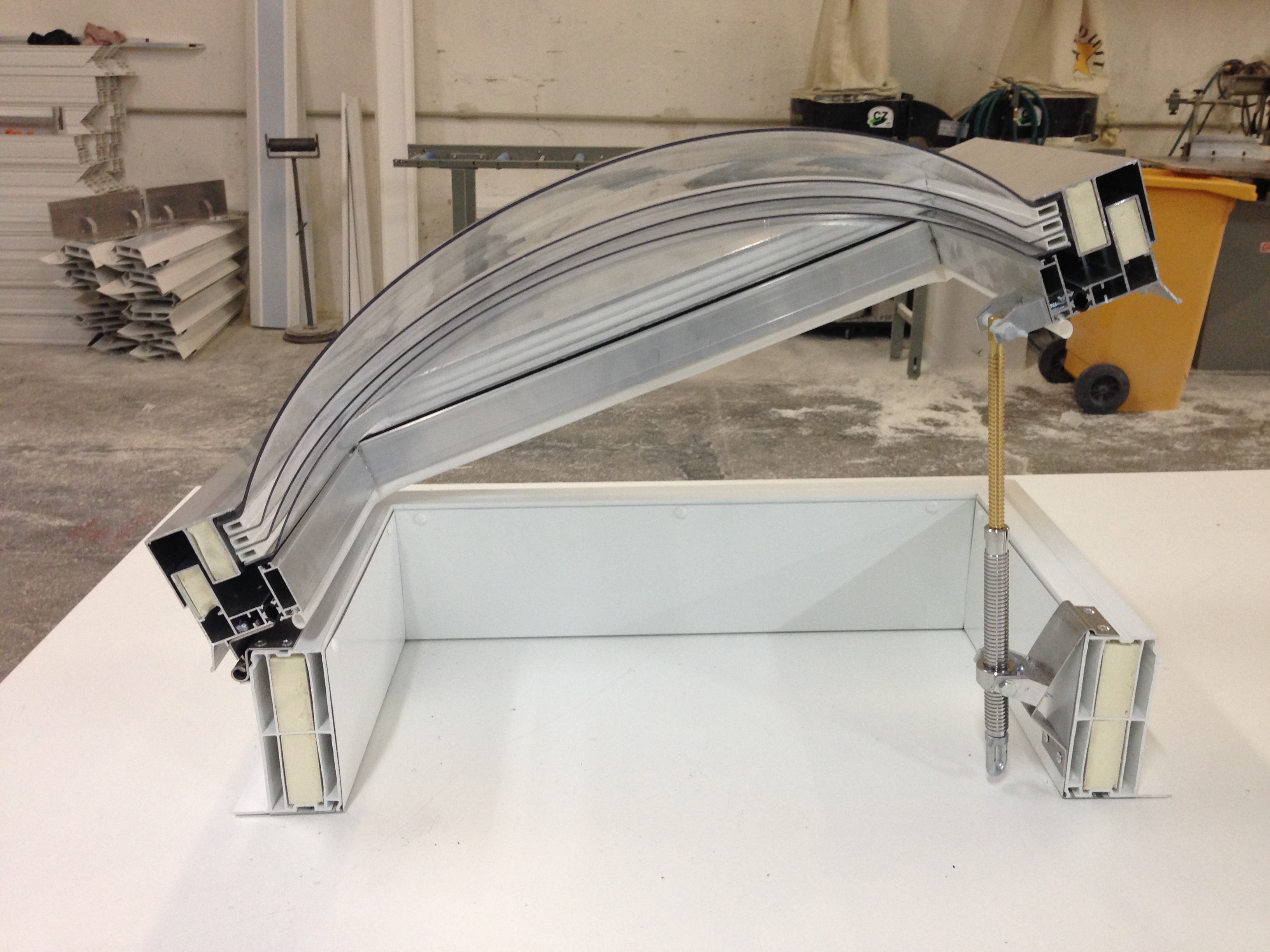

AAG_kop_ot

AAG_kop_ot

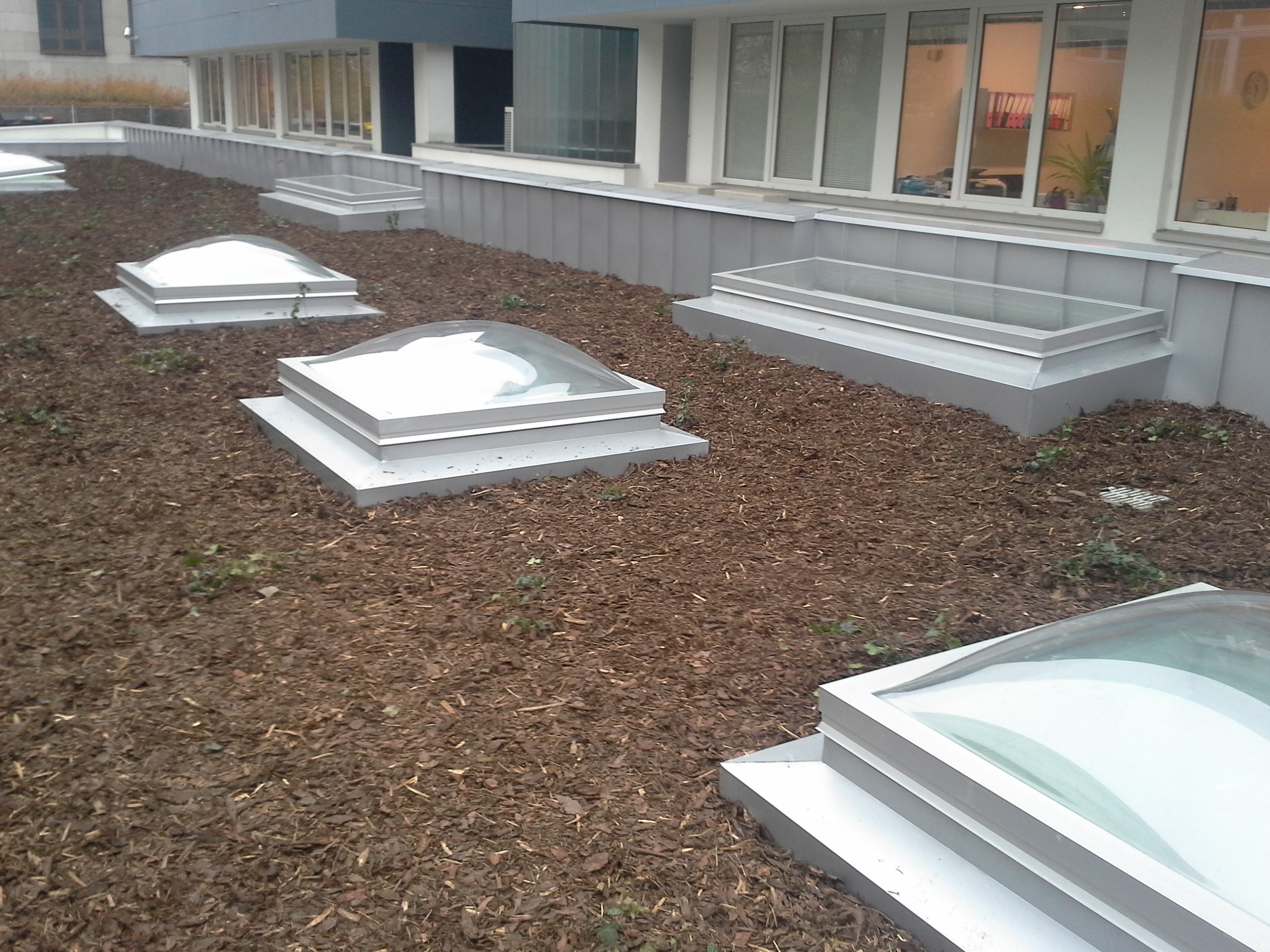

AAG_kop_realizace1

AAG_kop_realizace1

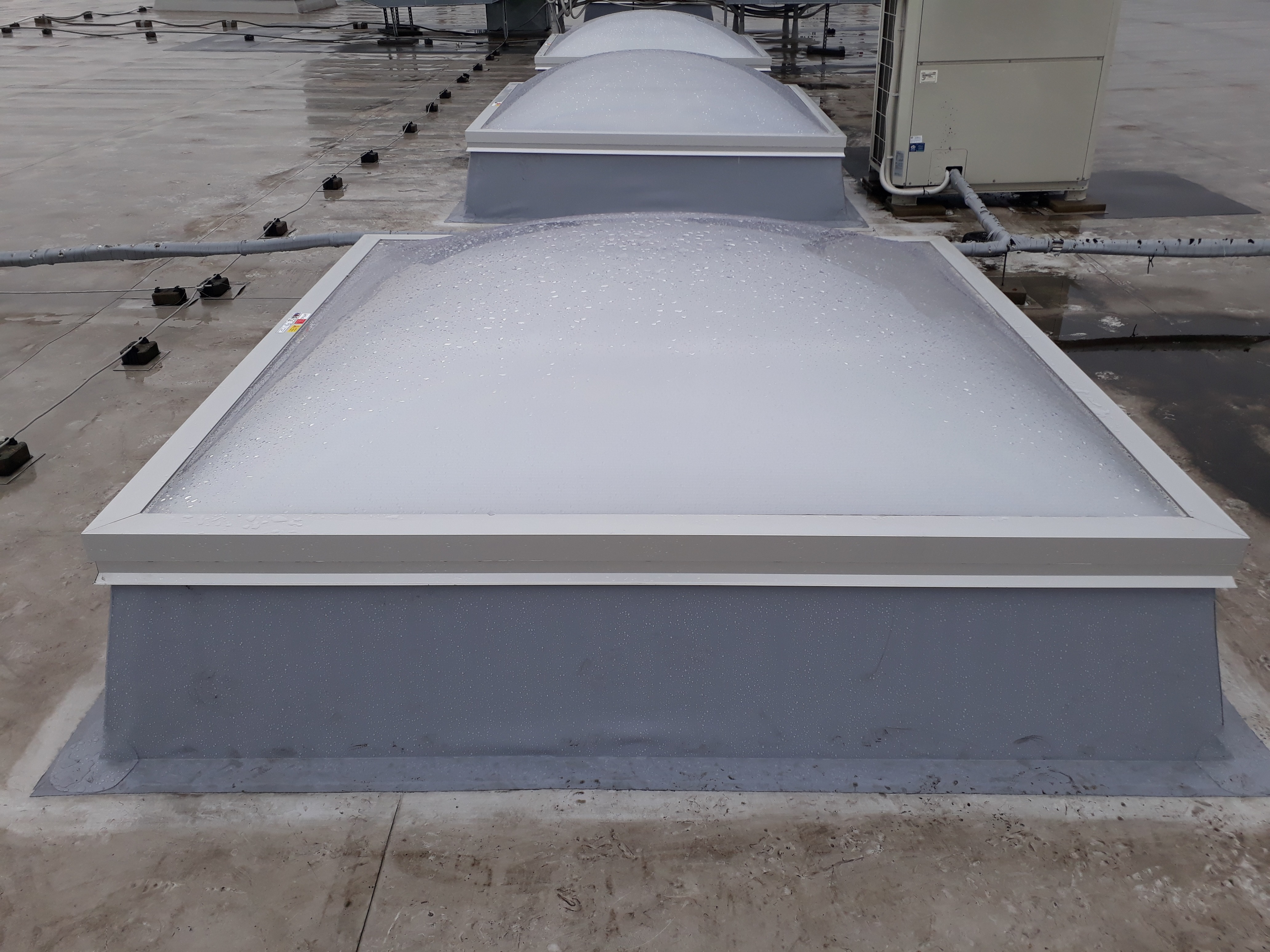

AAG_kop_realizace2

AAG_kop_realizace2

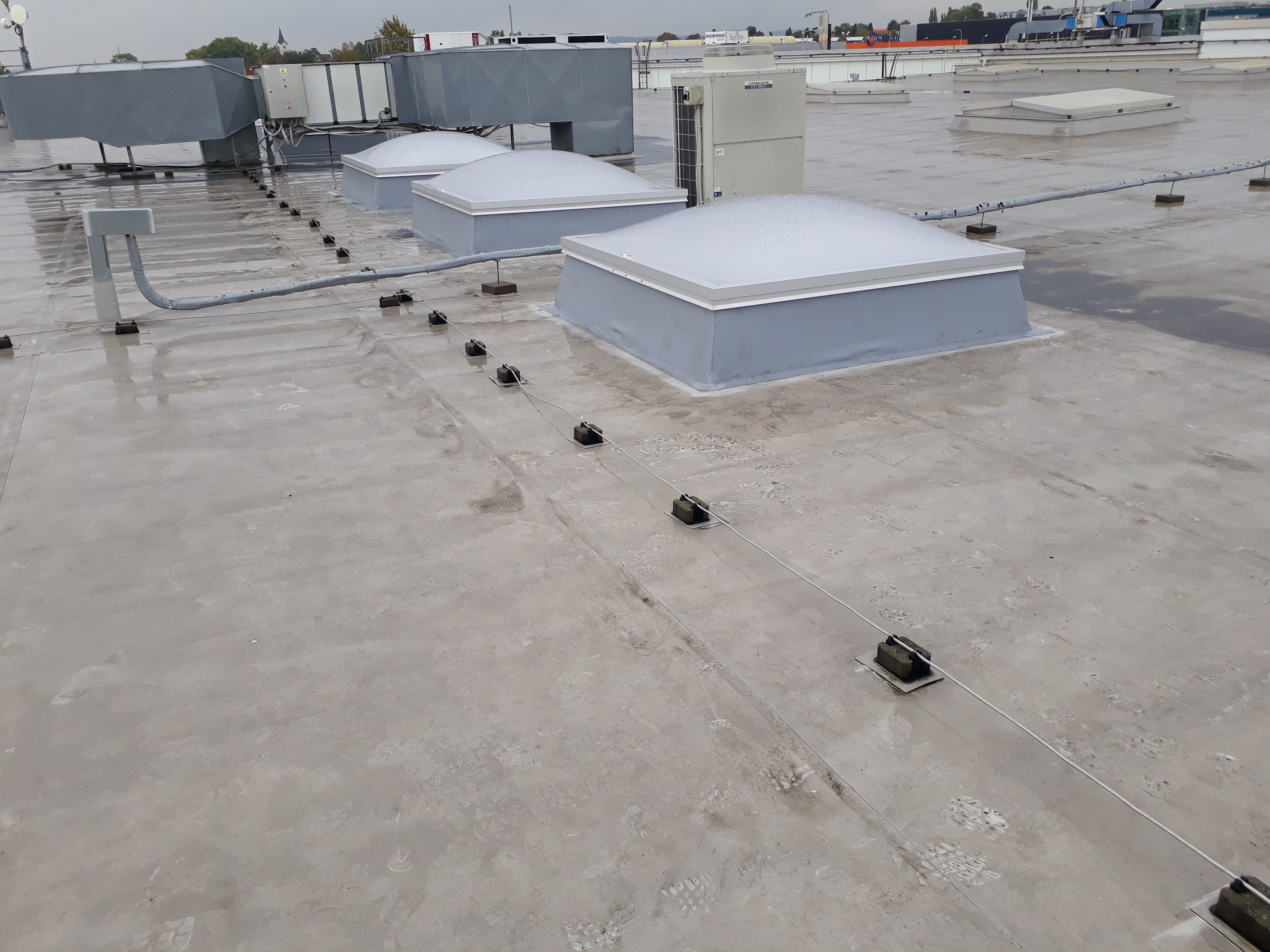

AAG_kop_realizace3

AAG_kop_realizace3

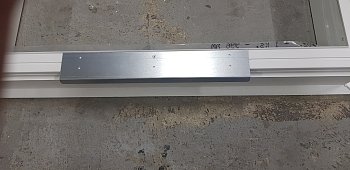

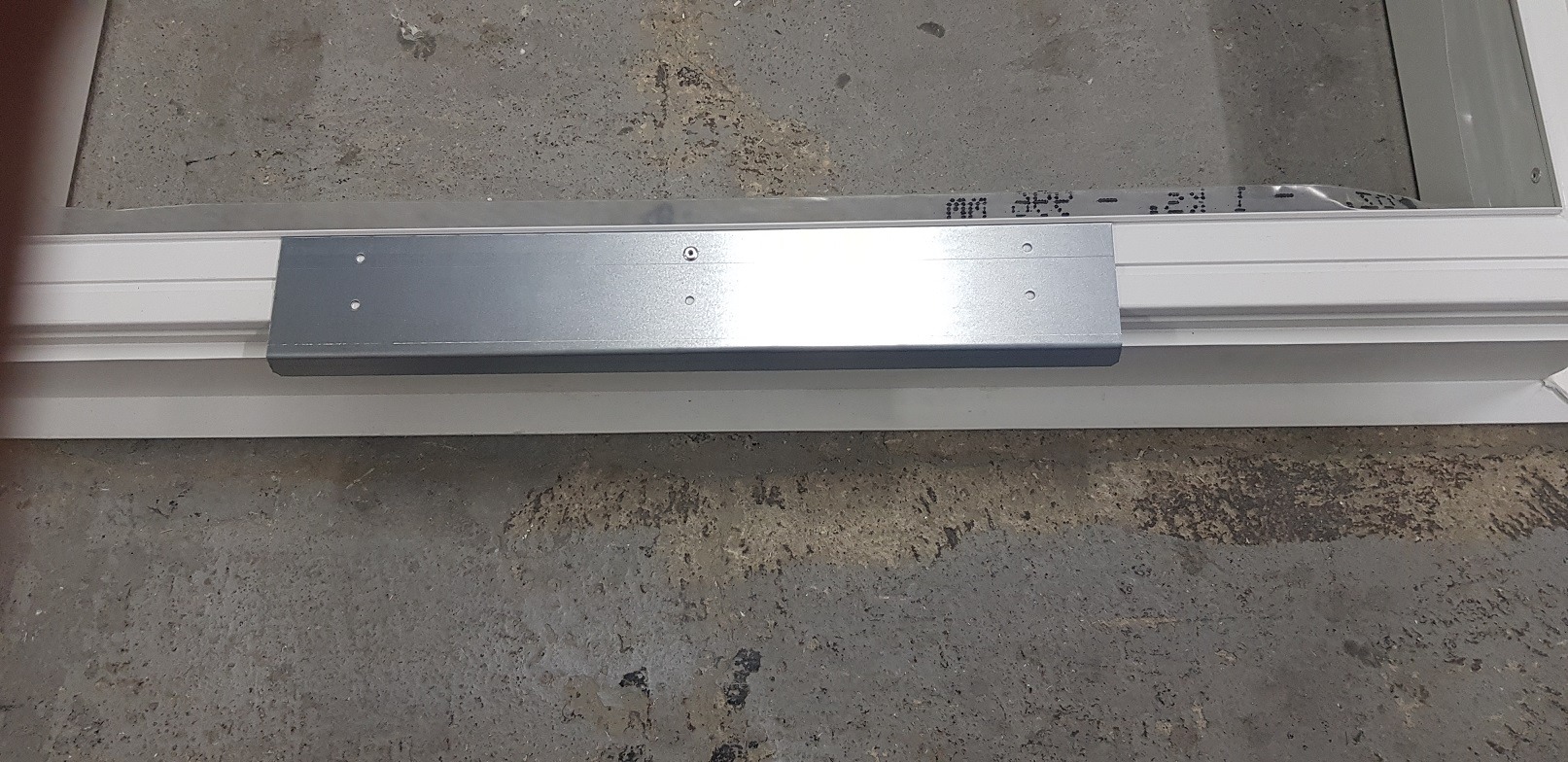

detail_AAG_západky_-_při_výrobě1

detail_AAG_západky_-_při_výrobě1

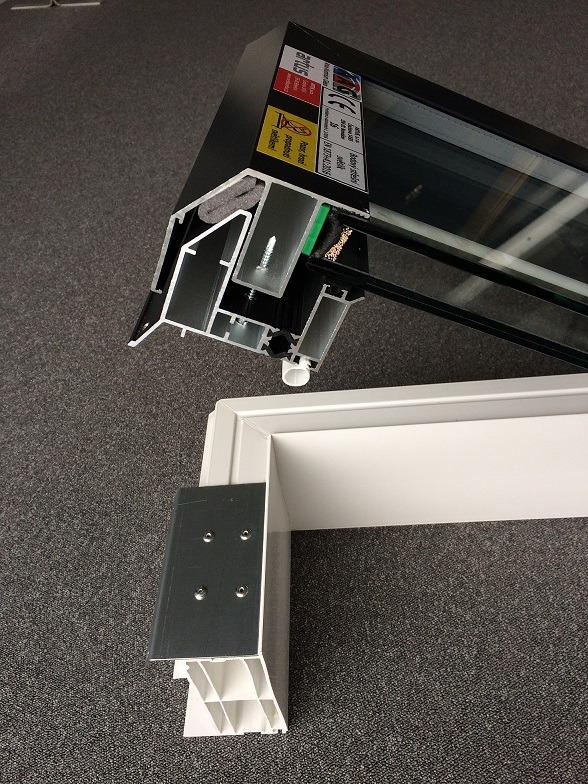

detail_AAG_západky1

detail_AAG_západky1

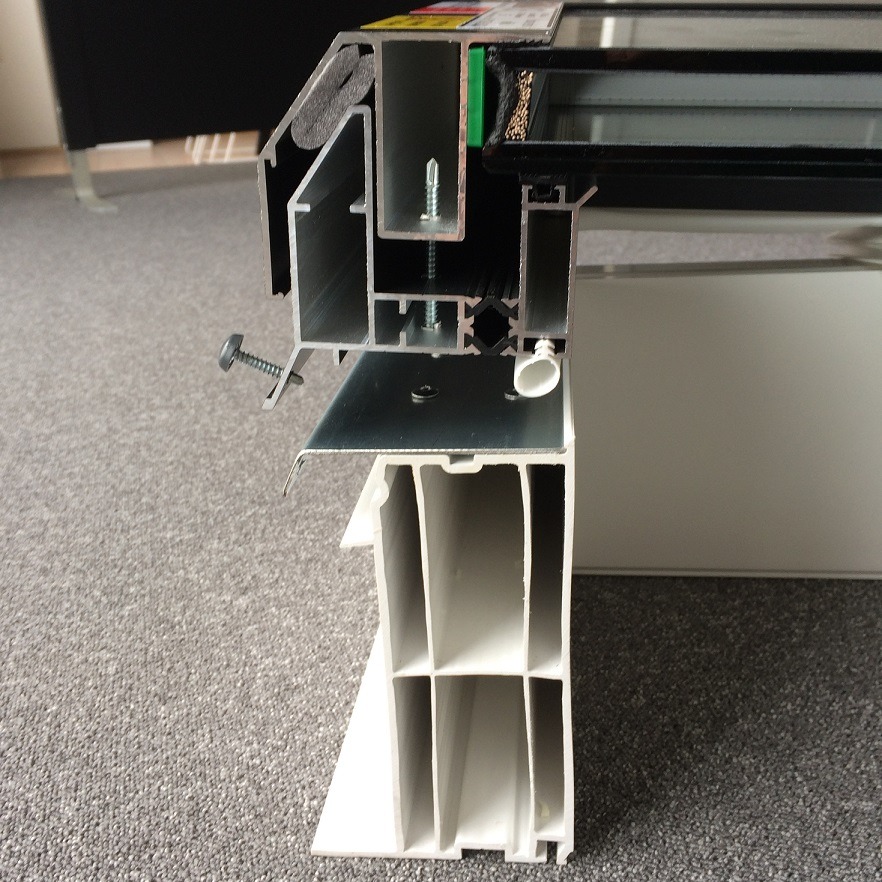

detail_AAG_západky_v_řezu1

detail_AAG_západky_v_řezu1

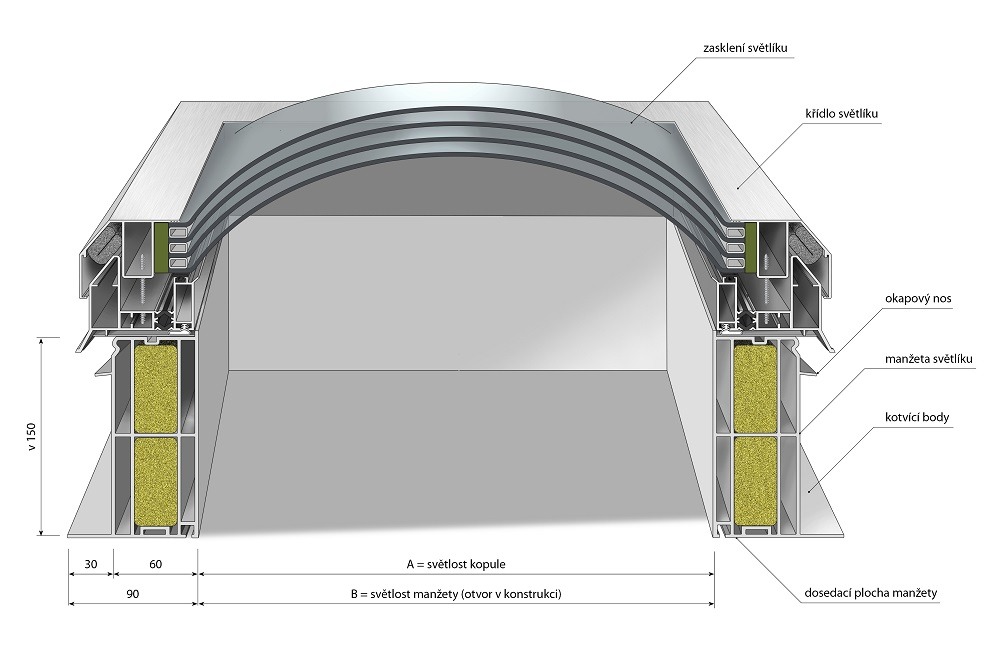

kresba_kop_koty_1000x500

kresba_kop_koty_1000x500

DOKUMENTY

acg-prohlaseni-o-vlastnostech-01-2020-art
acg-prohlaseni-o-vlastnostech-01-2020-art
aag-prohlaseni-o-vlastnostech-02-2020-art

PET-G reakce na oheň dle ČSN EN 13 501-1

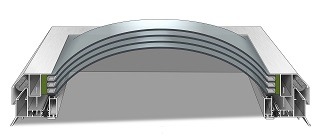

AAG_kop

Zasklení kopulové s reakcí na oheň, PET-G 2 - 5 vrstvé

Zobrazit ceník
  • reakce na oheň dle ČSN EN 13 501-1
  • horní vrstva - PET-G kopule, čirá
  • spodní vrstvy - PET-G kopule, čirá
  • hliníkový AAG rám s přerušeným tepelným mostem
Reakce na oheň:
s ocelovým podstavcem = Třída B, s PVC podstavcem = Třída E
Součinitel prostupu tepla Ut/Ur/Urc (W/m2.K):
dvouvrstvá = 2,7/2,4/1,7(2), třívrstvá = 1,8/1,8/1,4(1,7), čtyřvrstvá = 1,3/1,5/1,3(1,5), pětivrstvá = 1,1/1,4/1,2(1,4) W/m2.K
Radiační vlastnosti (tD65/g):
dvouvrstvá = 77%/0,74, třívrstvá = 68%/0,64, čtyřvrstvá = 60%/0,55, pětivrstvá = 53%/0,47
UL = 3000, DL = 2500, SB = 1200, AP 6, Rw = 26 dB (PET-G/4)

TECHNICKÉ LISTY

TECHNICKÉ VÝKRESY

Cena pevného křídla: AAG křídlo + fixační západka 724,-Kč
Cena otevíracího křídla: AAG křídlo + otvírač světlíku
Stáhnout ceník PDF Zobrazit hmotnost v ceníku
Rozměr A světlost křídla v cm Pevné křídlo – pouze k prosvětlení Otvírací křídlo - k prosvětlení a větrání/výlezu
2xPET-Gč 3xPET-Gč 4xPET-Gč 5xPET-Gč 2xPET-Gč 3xPET-Gč 4xPET-Gč 5xPET-Gč
40x40 5 636,- / 12.38kg 6 217,- / 13.45kg 6 884,- / 14.52kg 7 669,- / 15.59kg 5 636,- / 12.38kg 6 217,- / 13.45kg 6 884,- / 14.52kg 7 669,- / 15.59kg
40x70 6 652,- / 16.41kg 7 410,- / 18.09kg 8 253,- / 19.77kg 9 215,- / 21.44kg 6 652,- / 16.41kg 7 410,- / 18.09kg 8 253,- / 19.77kg 9 215,- / 21.44kg
40x100 7 786,- / 20.45kg 8 760,- / 22.73kg 9 838,- / 25.01kg 11 049,- / 27.29kg 7 786,- / 20.45kg 8 760,- / 22.73kg 9 838,- / 25.01kg 11 049,- / 27.29kg
50x50 6 338,- / 15.14kg 7 045,- / 16.66kg 7 840,- / 18.17kg 8 752,- / 19.68kg 6 338,- / 15.14kg 7 045,- / 16.66kg 7 840,- / 18.17kg 8 752,- / 19.68kg
60x60 7 205,- / 18.06kg 8 101,- / 20.09kg 9 096,- / 22.12kg 10 230,- / 24.15kg 7 205,- / 18.06kg 8 101,- / 20.09kg 9 096,- / 22.12kg 10 230,- / 24.15kg
60x90 8 365,- / 22.56kg 9 494,- / 25.42kg 10 724,- / 28.29kg 12 091,- / 31.15kg 8 365,- / 22.56kg 9 494,- / 25.42kg 10 724,- / 28.29kg 12 091,- / 31.15kg
60x150 11 028,- / 31.54kg 12 936,- / 36.07kg 14 945,- / 40.61kg 17 089,- / 45.14kg 11 028,- / 31.54kg 12 936,- / 36.07kg 14 945,- / 40.61kg 17 089,- / 45.14kg
60x200 14 934,- / 39.03kg 17 741,- / 44.95kg 20 708,- / 50.88kg 23 891,- / 56.8kg 14 934,- / 39.03kg 17 741,- / 44.95kg 20 708,- / 50.88kg 23 891,- / 56.8kg
60x220 15 832,- / 42.02kg 18 852,- / 48.5kg 22 030,- / 54.98kg 25 426,- / 61.46kg 15 832,- / 42.02kg 18 852,- / 48.5kg 22 030,- / 54.98kg 25 426,- / 61.46kg
70x70 8 003,- / 21.13kg 9 064,- / 23.76kg 10 225,- / 26.38kg 11 523,- / 29.01kg 8 003,- / 21.13kg 9 064,- / 23.76kg 10 225,- / 26.38kg 11 523,- / 29.01kg
70x100 9 294,- / 25.86kg 10 640,- / 29.43kg 12 090,- / 33kg 13 674,- / 36.58kg 9 294,- / 25.86kg 10 640,- / 29.43kg 12 090,- / 33kg 13 674,- / 36.58kg
75x75 8 606,- / 22.73kg 9 942,- / 25.68kg 11 378,- / 28.63kg 12 951,- / 31.58kg 8 606,- / 22.73kg 9 942,- / 25.68kg 11 378,- / 28.63kg 12 951,- / 31.58kg
75x120 10 602,- / 29.98kg 12 447,- / 34.44kg 14 395,- / 38.9kg 16 478,- / 43.36kg 10 602,- / 29.98kg 12 447,- / 34.44kg 14 395,- / 38.9kg 16 478,- / 43.36kg
80x80 8 848,- / 24.36kg 10 093,- / 27.65kg 11 440,- / 30.95kg 12 922,- / 34.24kg 8 848,- / 24.36kg 10 093,- / 27.65kg 11 440,- / 30.95kg 12 922,- / 34.24kg
80x130 11 692,- / 32.61kg 13 865,- / 37.67kg 16 183,- / 42.74kg 18 695,- / 47.81kg 11 692,- / 32.61kg 13 865,- / 37.67kg 16 183,- / 42.74kg 18 695,- / 47.81kg
80x180 15 666,- / 40.86kg 18 805,- / 47.7kg 22 104,- / 54.53kg 25 620,- / 61.37kg 15 666,- / 40.86kg 18 805,- / 47.7kg 22 104,- / 54.53kg 25 620,- / 61.37kg
80x220 17 959,- / 47.46kg 21 720,- / 55.71kg 25 673,- / 63.97kg 29 886,- / 72.22kg 17 959,- / 47.46kg 21 720,- / 55.71kg 25 673,- / 63.97kg 29 886,- / 72.22kg
80x230 19 698,- / 49.11kg 23 849,- / 57.72kg 28 209,- / 66.33kg 32 844,- / 74.94kg 19 698,- / 49.11kg 23 849,- / 57.72kg 28 209,- / 66.33kg 32 844,- / 74.94kg
80x280 22 824,- / 57.36kg 27 829,- / 67.74kg 33 094,- / 78.12kg 38 704,- / 88.5kg 22 824,- / 57.36kg 27 829,- / 67.74kg 33 094,- / 78.12kg 38 704,- / 88.5kg
90x90 9 995,- / 27.73kg 11 698,- / 31.78kg 13 501,- / 35.82kg 15 443,- / 39.86kg 9 995,- / 27.73kg 11 698,- / 31.78kg 13 501,- / 35.82kg 15 443,- / 39.86kg
90x120 13 109,- / 32.91kg 15 576,- / 38.13kg 18 205,- / 43.35kg 21 049,- / 48.57kg 13 109,- / 32.91kg 15 576,- / 38.13kg 18 205,- / 43.35kg 21 049,- / 48.57kg
90x150 14 809,- / 38.09kg 17 757,- / 44.49kg 20 862,- / 50.88kg 24 186,- / 57.28kg 14 809,- / 38.09kg 17 757,- / 44.49kg 20 862,- / 50.88kg 24 186,- / 57.28kg
100x100 12 208,- / 31.26kg 14 406,- / 36.13kg 16 715,- / 40.99kg 19 176,- / 45.86kg 12 208,- / 31.26kg 14 406,- / 36.13kg 16 715,- / 40.99kg 19 176,- / 45.86kg
100x130 14 300,- / 36.67kg 17 112,- / 42.83kg 20 086,- / 48.98kg 23 275,- / 55.14kg 14 300,- / 36.67kg 17 112,- / 42.83kg 20 086,- / 48.98kg 23 275,- / 55.14kg
100x150 15 793,- / 40.27kg 19 062,- / 47.29kg 22 521,- / 54.31kg 26 240,- / 61.33kg 15 793,- / 40.27kg 19 062,- / 47.29kg 22 521,- / 54.31kg 26 240,- / 61.33kg
100x160 16 360,- / 42.08kg 19 785,- / 49.52kg 23 406,- / 56.97kg 27 284,- / 64.42kg 16 360,- / 42.08kg 19 785,- / 49.52kg 23 406,- / 56.97kg 27 284,- / 64.42kg
100x200 19 936,- / 49.28kg 24 303,- / 58.46kg 28 874,- / 67.63kg 33 722,- / 76.8kg 19 936,- / 49.28kg 24 303,- / 58.46kg 28 874,- / 67.63kg 33 722,- / 76.8kg
100x220 21 563,- / 52.89kg 26 415,- / 62.92kg 31 524,- / 72.95kg 36 980,- / 82.98kg 21 563,- / 52.89kg 26 415,- / 62.92kg 31 524,- / 72.95kg 36 980,- / 82.98kg
100x230 22 166,- / 54.69kg 27 190,- / 65.15kg 32 467,- / 75.62kg 38 093,- / 86.08kg 22 166,- / 54.69kg 27 190,- / 65.15kg 32 467,- / 75.62kg 38 093,- / 86.08kg
100x250 23 374,- / 58.3kg 28 736,- / 69.62kg 34 356,- / 80.94kg 40 320,- / 92.26kg 23 374,- / 58.3kg 28 736,- / 69.62kg 34 356,- / 80.94kg 40 320,- / 92.26kg
120x120 14 983,- / 38.78kg 18 007,- / 45.52kg 21 192,- / 52.25kg 24 595,- / 58.99kg 14 983,- / 38.78kg 18 007,- / 45.52kg 21 192,- / 52.25kg 24 595,- / 58.99kg
120x150 18 384,- / 44.64kg 22 360,- / 52.9kg 26 540,- / 61.16kg 30 998,- / 69.42kg 18 384,- / 44.64kg 22 360,- / 52.9kg 26 540,- / 61.16kg 30 998,- / 69.42kg
120x180 20 885,- / 50.5kg 25 640,- / 60.28kg 30 650,- / 70.06kg 36 009,- / 79.84kg 20 885,- / 50.5kg 25 640,- / 60.28kg 30 650,- / 70.06kg 36 009,- / 79.84kg
120x210 22 885,- / 56.37kg 28 234,- / 67.67kg 33 838,- / 78.97kg 39 791,- / 90.27kg 22 885,- / 56.37kg 28 234,- / 67.67kg 33 838,- / 78.97kg 39 791,- / 90.27kg
130x130 16 524,- / 42.76kg 20 025,- / 50.55kg 23 718,- / 58.34kg 27 671,- / 66.13kg 16 524,- / 42.76kg 20 025,- / 50.55kg 23 718,- / 58.34kg 27 671,- / 66.13kg
130x160 20 270,- / 48.85kg 24 851,- / 58.28kg 29 686,- / 67.71kg 34 869,- / 77.13kg 20 270,- / 48.85kg 24 851,- / 58.28kg 29 686,- / 67.71kg 34 869,- / 77.13kg
130x190 22 452,- / 54.95kg 27 710,- / 66.01kg 33 222,- / 77.07kg 39 082,- / 88.13kg 22 452,- / 54.95kg 27 710,- / 66.01kg 33 222,- / 77.07kg 39 082,- / 88.13kg
130x220 25 103,- / 61.04kg 31 194,- / 73.73kg 37 608,- / 86.43kg 44 461,- / 99.12kg 25 103,- / 61.04kg 31 194,- / 73.73kg 37 608,- / 86.43kg 44 461,- / 99.12kg
130x230 25 801,- / 63.07kg 32 103,- / 76.31kg 38 731,- / 89.55kg 45 796,- / 102.79kg 25 801,- / 63.07kg 32 103,- / 76.31kg 38 731,- / 89.55kg 45 796,- / 102.79kg
130x250 27 615,- / 67.13kg 34 489,- / 81.46kg 41 738,- / 95.79kg 49 497,- / 110.12kg 27 615,- / 67.13kg 34 489,- / 81.46kg 41 738,- / 95.79kg 49 497,- / 110.12kg
140x140 19 340,- / 46.9kg 23 646,- / 55.82kg 28 156,- / 64.74kg 32 944,- / 73.66kg 19 340,- / 46.9kg 23 646,- / 55.82kg 28 156,- / 64.74kg 32 944,- / 73.66kg
150x150 21 267,- / 51.19kg 26 194,- / 61.31kg 31 378,- / 71.44kg 36 909,- / 81.56kg 21 267,- / 51.19kg 26 194,- / 61.31kg 31 378,- / 71.44kg 36 909,- / 81.56kg
160x160 23 395,- / 59.43kg 29 023,- / 70.84kg 34 975,- / 82.24kg 41 366,- / 93.64kg 23 395,- / 59.43kg 29 023,- / 70.84kg 34 975,- / 82.24kg 41 366,- / 93.64kg
160x220 31 664,- / 74.31kg 39 238,- / 89.67kg 47 257,- / 105.02kg 55 877,- / 120.38kg 31 664,- / 74.31kg 39 238,- / 89.67kg 47 257,- / 105.02kg 55 877,- / 120.38kg
160x230 32 563,- / 76.79kg 40 397,- / 92.8kg 48 675,- / 108.82kg 57 555,- / 124.84kg 32 563,- / 76.79kg 40 397,- / 92.8kg 48 675,- / 108.82kg 57 555,- / 124.84kg
160x250 34 365,- / 81.75kg 42 716,- / 99.08kg 51 514,- / 116.42kg 60 911,- / 133.75kg 34 365,- / 81.75kg 42 716,- / 99.08kg 51 514,- / 116.42kg 60 911,- / 133.75kg
180x180 29 611,- / 69.71kg 36 591,- / 83.9kg 43 947,- / 98.09kg 51 811,- / 112.28kg 29 611,- / 69.71kg 36 591,- / 83.9kg 43 947,- / 98.09kg 51 811,- / 112.28kg
200x200 38 525,- / 80.69kg 47 966,- / 97.97kg 57 909,- / 115.26kg 68 527,- / 132.55kg 38 525,- / 80.69kg 47 966,- / 97.97kg 57 909,- / 115.26kg 68 527,- / 132.55kg
Rozměry, ceny bez DPH
Zobrazit ceník

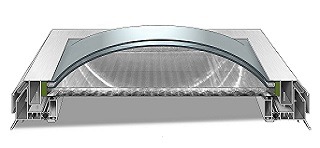

AAG_kop_PC

Zasklení kopulové s reakcí na oheň, PET-G/PC deska

Zobrazit ceník
  • reakce na oheň dle ČSN EN 13 501-1
  • horní vrstva - dvouvrstvá PET-G kopule, čirá
  • spodní vrstva - PC deska tl. 25 mm, čirá nebo opál
  • hliníkový AAG rám s přerušeným tepelným mostem
Reakce na oheň:
s ocelovým podstavcem = Třída B, s PVC podstavcem = Třída E
Součinitel prostupu tepla Ut/Ur/Urc = 0,87/1,2/1,1(1,3) W/m2.K
Radiační vlastnosti (tD65/g): PC tl.25 mm, čirá = 38%/0,36, opál = 31%/0,31
UL = 3000, DL = 2500, SB = 1200, AP 4, Rw = 30 dB

TECHNICKÉ LISTY

TECHNICKÉ VÝKRESY

Cena pevného křídla: AAG křídlo + fixační západka 724,-Kč
Cena otevíracího křídla: AAG křídlo + otvírač světlíku
Stáhnout ceník PDF Zobrazit hmotnost v ceníku
Rozměr A světlost křídla v cm Pevné křídlo – pouze k prosvětlení Otvírací křídlo - k prosvětlení a větrání/výlezu
2xPET-Gč+1xPC25č 2xPET-Gč+1xPC25o 2xPET-Gč+1xPC25č 2xPET-Gč+1xPC25o
40x40 5 930,- / 13.09kg 5 930,- / 13.09kg 5 930,- / 13.09kg 5 930,- / 13.09kg
40x70 7 144,- / 17.59kg 7 144,- / 17.59kg 7 144,- / 17.59kg 7 144,- / 17.59kg
40x100 8 472,- / 22.1kg 8 472,- / 22.1kg 8 472,- / 22.1kg 8 472,- / 22.1kg
50x50 6 777,- / 16.2kg 6 777,- / 16.2kg 6 777,- / 16.2kg 6 777,- / 16.2kg
60x60 7 820,- / 19.54kg 7 820,- / 19.54kg 7 820,- / 19.54kg 7 820,- / 19.54kg
60x90 9 263,- / 24.72kg 9 263,- / 24.72kg 9 263,- / 24.72kg 9 263,- / 24.72kg
60x150 12 491,- / 35.07kg 12 491,- / 35.07kg 12 491,- / 35.07kg 12 491,- / 35.07kg
60x200 17 084,- / 43.69kg 17 084,- / 43.69kg 17 084,- / 43.69kg 17 084,- / 43.69kg
60x220 18 193,- / 47.14kg 18 193,- / 47.14kg 18 193,- / 47.14kg 18 193,- / 47.14kg
70x70 8 820,- / 23.1kg 8 820,- / 23.1kg 8 820,- / 23.1kg 8 820,- / 23.1kg
70x100 10 437,- / 28.61kg 10 437,- / 28.61kg 10 437,- / 28.61kg 10 437,- / 28.61kg
75x75 9 534,- / 24.97kg 9 534,- / 24.97kg 9 534,- / 24.97kg 9 534,- / 24.97kg
75x120 12 054,- / 33.48kg 12 054,- / 33.48kg 12 054,- / 33.48kg 12 054,- / 33.48kg
80x80 9 897,- / 26.89kg 9 897,- / 26.89kg 9 897,- / 26.89kg 9 897,- / 26.89kg
80x130 13 360,- / 36.62kg 13 360,- / 36.62kg 13 360,- / 36.62kg 13 360,- / 36.62kg
80x180 18 203,- / 46.36kg 18 203,- / 46.36kg 18 203,- / 46.36kg 18 203,- / 46.36kg
80x220 21 044,- / 54.15kg 21 044,- / 54.15kg 21 044,- / 54.15kg 21 044,- / 54.15kg
80x230 23 136,- / 56.1kg 23 136,- / 56.1kg 23 136,- / 56.1kg 23 136,- / 56.1kg
80x280 26 992,- / 65.83kg 26 992,- / 65.83kg 26 992,- / 65.83kg 26 992,- / 65.83kg
90x90 11 306,- / 30.89kg 11 306,- / 30.89kg 11 306,- / 30.89kg 11 306,- / 30.89kg
90x120 15 026,- / 37.07kg 15 026,- / 37.07kg 15 026,- / 37.07kg 15 026,- / 37.07kg
90x150 17 185,- / 43.24kg 17 185,- / 43.24kg 17 185,- / 43.24kg 17 185,- / 43.24kg
100x100 13 987,- / 35.12kg 13 987,- / 35.12kg 13 987,- / 35.12kg 13 987,- / 35.12kg
100x130 16 587,- / 41.63kg 16 587,- / 41.63kg 16 587,- / 41.63kg 16 587,- / 41.63kg
100x150 18 419,- / 45.97kg 18 419,- / 45.97kg 18 419,- / 45.97kg 18 419,- / 45.97kg
100x160 19 155,- / 48.14kg 19 155,- / 48.14kg 19 155,- / 48.14kg 19 155,- / 48.14kg
100x200 23 642,- / 56.82kg 23 642,- / 56.82kg 23 642,- / 56.82kg 23 642,- / 56.82kg
100x220 25 629,- / 61.16kg 25 629,- / 61.16kg 25 629,- / 61.16kg 25 629,- / 61.16kg
100x230 26 414,- / 63.33kg 26 414,- / 63.33kg 26 414,- / 63.33kg 26 414,- / 63.33kg
100x250 27 983,- / 67.67kg 27 983,- / 67.67kg 27 983,- / 67.67kg 27 983,- / 67.67kg
120x120 17 504,- / 44.24kg 17 504,- / 44.24kg 17 504,- / 44.24kg 17 504,- / 44.24kg
120x150 21 720,- / 51.42kg 21 720,- / 51.42kg 21 720,- / 51.42kg 21 720,- / 51.42kg
120x180 24 866,- / 58.6kg 24 866,- / 58.6kg 24 866,- / 58.6kg 24 866,- / 58.6kg
120x210 27 510,- / 65.77kg 27 510,- / 65.77kg 27 510,- / 65.77kg 27 510,- / 65.77kg
130x130 19 464,- / 49.14kg 19 464,- / 49.14kg 19 464,- / 49.14kg 19 464,- / 49.14kg
130x160 24 105,- / 56.65kg 24 105,- / 56.65kg 24 105,- / 56.65kg 24 105,- / 56.65kg
130x190 26 984,- / 64.16kg 26 984,- / 64.16kg 26 984,- / 64.16kg 26 984,- / 64.16kg
130x220 30 332,- / 71.67kg 30 332,- / 71.67kg 30 332,- / 71.67kg 30 332,- / 71.67kg
130x230 31 261,- / 74.17kg 31 261,- / 74.17kg 31 261,- / 74.17kg 31 261,- / 74.17kg
130x250 33 540,- / 79.18kg 33 540,- / 79.18kg 33 540,- / 79.18kg 33 540,- / 79.18kg
140x140 22 958,- / 54.26kg 22 958,- / 54.26kg 22 958,- / 54.26kg 22 958,- / 54.26kg
150x150 25 402,- / 59.6kg 25 402,- / 59.6kg 25 402,- / 59.6kg 25 402,- / 59.6kg
160x160 28 081,- / 68.96kg 28 081,- / 68.96kg 28 081,- / 68.96kg 28 081,- / 68.96kg
160x220 38 053,- / 87.3kg 38 053,- / 87.3kg 38 053,- / 87.3kg 38 053,- / 87.3kg
160x230 39 237,- / 90.36kg 39 237,- / 90.36kg 39 237,- / 90.36kg 39 237,- / 90.36kg
160x250 41 606,- / 96.47kg 41 606,- / 96.47kg 41 606,- / 96.47kg 41 606,- / 96.47kg
180x180 35 502,- / 81.68kg 35 502,- / 81.68kg 35 502,- / 81.68kg 35 502,- / 81.68kg
200x200 46 661,- / 95.4kg 46 661,- / 95.4kg 46 661,- / 95.4kg 46 661,- / 95.4kg
Rozměry, ceny bez DPH
